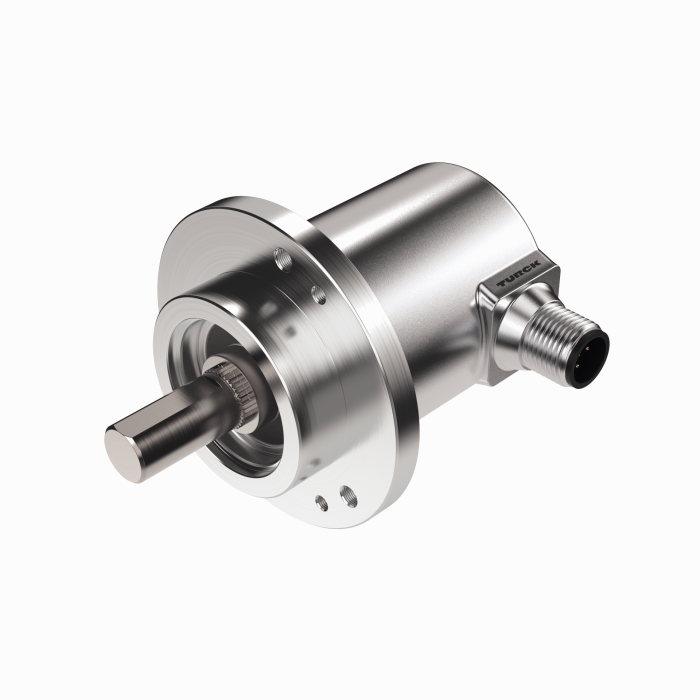

Product REM-116T10C-7ASARWL-H1151
Absolute encoder - Multiturn
Industrial-Line
Bestelnummer: 100012457- Klemflens, Ø 58 mm
- Massieve as, Ø 10 mm × 20 mm
- Magnetisch meetprincipe
- Asmateriaal: Roestvast staal
- Beschermingsklasse IP65 huis- en aszijde
- ‐40…+85 °C
- max. 4000 omwentelingen/min (continue werking: 2000)
- Energy Harvesting-technologie
- 10…30 V DC
- Analoge uitgang, 4…20 mA schaalbaar tot 65536 omwentelingen met eindschakelaar/rechtsom
- Connector, M12 × 1, 5‐polig
Algemene gegevens
| EAN | 4047101545661 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90318080000 |
| Land van herkomst | DE |
| Gewicht | 200 g |
Technische gegevens
| Encoder-Line | Industrial-Line |
| Technologie | magnetisch |
| Uitgangstype | Absoluut-multiturn |
| Astype | Massieve as |

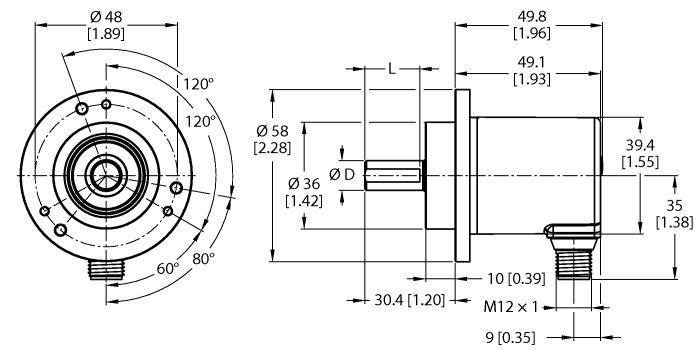

| Asdiameter D (mm) | 10 |
| Flensdiameter | Ø 58 mm |
| Flenstype | klemflens |
| Bedrijfsspanning | 10…30 VDC |
| Uitgangsfunctie | Analoge uitgang |
| Stroomuitgang | 4…20 mA |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | spuitgegoten zink |
| Omgevingstemperatuur | -40…+85 °C |
| Protection class shaft | IP65 |
| Beschermingsgraad | IP65 |
Data Sheets
Certificaat/Verklaring
Handboek
Productflyer
Montagetoebehoren
|
RA-BC-20-06-10
Balgkoppeling met aluminium naaf Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048779 |
|
RA-BC-20-08-10
Balgkoppeling met aluminium naaf Ø 20 mm; d1 = 8 mm, d2 = 10 mm |
100048781 |
|
RA-BC-20-10-10
Balgkoppeling met aluminium naaf Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048782 |
|
|
RA-BC-20-10-12
Balgkoppeling met aluminium naaf Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048783 |
|
RA-BC-E-20-06-10
Roestvaststalen balgkoppeling Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048786 |
|
RA-BC-E-20-10-10
Roestvaststalen balgkoppeling Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
Roestvaststalen balgkoppeling Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048788 |
|
RA-SDC-30-10-10
Borgringkoppeling Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
Borgringkoppeling Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
|
RA-HC-25-10-10
Aluminium spiraalkoppeling Ø 25 mm; d1 = 10 mm, d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
Aluminium spiraalkoppeling Ø 25 mm; d1 = 10 mm, d2 = 12 mm |
100048797 |
Aansluittoebehoren
|
RKC4.5T-2/TEL
Aansluitkabel, M12-contraconnector, recht, 5-polig, kabellengte: 2 m, mantelmateriaal: Pvc, zwart; cULus-goedkeuring |
6625016 |
Functietoebehoren
|
RA-MW-200-12-DK1-10
Meetwiel van aluminium (kruiskarteling) voor encoder; omvang 0,2 m, breedte 12 mm, D = 10 mm |
100038302 |
|
RA-MW-200-12-PS1-10
Meetwiel van aluminium (PU glad) voor encoder; omvang 0,2 m, breedte 12 mm, D = 10 mm |
100038303 |
|
RA-MW-200-12-RT1-10
Meetwiel van aluminium (PU met noppen) voor encoder; omvang 0,2 m, breedte 12 mm, D = 10 mm |
100038304 |
|
RA-MW-200-12-PC1-10
Aluminium meetwiel (gegroefd PU) voor encoders; omtrek 0,2 m, breedte 12 mm, D = 10 mm |
100038305 |
|
RA-MW-500-25-DK1-10
Aluminium meetwiel (gekarteld) voor encoders; omtrek 0,5 m, breedte 25 mm, D = 10 mm |
100038314 |
|
RA-MW-500-25-PS1-10
Aluminium meetwiel (glad PU) voor encoders; omtrek 0,5 m, breedte 25 mm, D = 10 mm |
100038315 |
|
RA-MW-500-25-RT1-10
Aluminium meetwiel (PU met noppen) voor encoders; omtrek 0,5 m, breedte 25 mm, D = 10 mm |
100038316 |
|
RA-MW-500-25-PC1-10
Aluminium meetwiel (gegroefd PU) voor encoders; omtrek 0,5 m, breedte 25 mm, D = 10 mm |
100038317 |
|
RA-MW-300-12-DK1-10
Aluminium meetwiel (gekarteld) voor encoders; omtrek 0,3 m, breedte 12 mm, D = 10 mm |
100038306 |
|
RA-MW-300-12-PS1-10
Aluminium meetwiel (glad PU) voor encoders; omtrek 0,3 m, breedte 12 mm, D = 10 mm |
100038307 |
|
RA-MW-300-12-RT1-10
Aluminium meetwiel (PU met noppen) voor encoders; omtrek 0,3 m, breedte 12 mm, D = 10 mm |
100038308 |
|
RA-MW-300-12-PC1-10
Aluminium meetwiel (gegroefd PU) voor encoders; omtrek 0,3 m, breedte 12 mm, D = 10 mm |
100038309 |
|
RA-SAB-15-36
Veerarm voor encoders met een flens van 58 mm; aanbevolen contactdruk 15 N; maximale contactdruk 30 N |
100038251 |
|
RA-SAB-30-36
Veerarm voor encoders met een flens van 58 mm; aanbevolen contactdruk 30 N; maximale contactdruk 40 N |
100038294 |
