Product RES-185B6E-9D14B-H1151
Absolute encoder - Singleturn
Industrial-Line

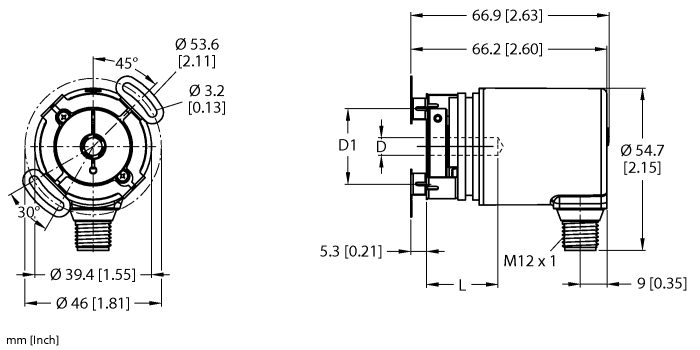

Bestelnummer: 100016329- Flens met statorkoppeling, Ø 46 mm
- Blinde holle as, Ø 6 mm (insteekdiepte max. 18,5 mm)
- Magnetisch meetprincipe
- Asmateriaal: roestvast staal
- Beschermingsklasse IP67 huis- en aszijde
- ‐40…+85 °C
- max. 4000 omw/min (continue werking: 2000 omw/min)
- 10…30 V DC
- CANopen
- Connector, M12 × 1, 5‐polig
- 360° verdeeld in 14 Bit (16384 posities)
Algemene gegevens
| EAN | 4047101545463 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90318080000 |
| Land van herkomst | DE |
| Gewicht | 200 g |
Technische gegevens
| Encoder-Line | Industrial-Line |
| Technologie | magnetisch |
| Uitgangstype | Absoluut-singleturn |
| Astype | blind gat as |
| Asdiameter D (mm) | 6 |
| Flensdiameter | Ø 46 mm |
| Flenstype | flens met statorkoppeling |
| Meetbereik | 0…360° |
| Bedrijfsspanning | 10…30 VDC |
| Communicatieprotocol | CANopen |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | spuitgegoten zink |
| Omgevingstemperatuur | -40…+85 °C |
| Protection class shaft | IP67 |
| Beschermingsgraad | IP67 |
Data Sheets
Certificaat/Verklaring
Configuratiebestand
Handboek
Productflyer
Aansluittoebehoren
|

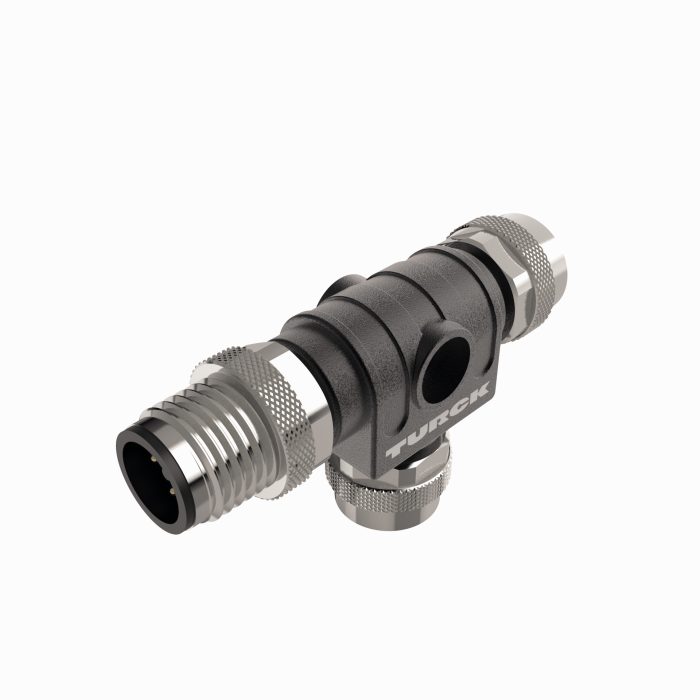

FSM-2FKM57
CANopen/DeviceNet/T-splitter voor voeding, 1 × M12-connector, 2 × M12-contraconnector, 5-polig |
6622101 |
