BL20 I/O-systeem helpt milieu

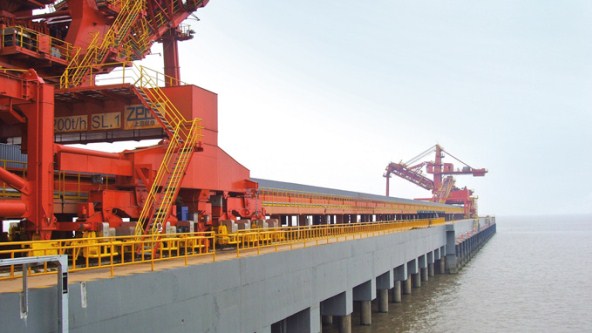

In de nieuwe haven van Taicang Wugang reduceert een omvangrijke sprinklerinstallatie de stofoverlast die wordt veroorzaakt bij het overladen van ijzererts. De BL20 Economy veldbus-I/O-modules van Turck vormen hier de ruggengraat van het systeem.
Taicang, gelegen aan de zuidelijke oever van de Yangtze-monding, is een centraal knooppunt voor transport over het water. Om aan de groeiende vraag naar ijzererts te kunnen voldoen werd in 2003 de Taicang Wugang Port Company Limited opgericht.
Sprinklerinstallatie tegen stof
In de stortgoedhaven van de Taicang Wugang Port wordt gebruik gemaakt van een scheprad-transportinstallatie bij het overladen van ijzererts. Omdat daarbij bijzonder veel stof vrij komt werd beslist om een sprinklerinstallatie te bouwen, die het stof moet binden en zo de gevolgen voor het milieu reduceren. Om deze gecoördineerd te sturen zijn er meerdere mogelijkheden. Bij de klassieke variant worden de signalen van een naar de sprinklers d.m.v. individuele kabels naar de centrale PLC gestuurd. Hierdoor kan het systeem weliswaar relatief eenvoudig geprogrammeerd en in bedrijf genomen worden, maar daartegenover staat dan weer het hoge kostenplaatje voor het leggen van de talrijke kabels.
Als alternatief kan voor elke sprinkler een eigen PLC worden voorzien en kunnen deze individuele sturingen worden gecoördineerd. Bij deze optie blijft de bedradingskost binnen de perken, maar ontstaan dan weer enorme kosten voor het programmeren van de 21 PLC’s. Ook met het oog op het onderhoud is dit geen ideale oplossing. Voor Shanghai TGE Environment Equipment & Engineering Co., de systeemintegrator belast met de installatie, programmering en ingebruikname, was een veldbusoplossing dan ook de enige haalbare optie.
Flexibel BL20-systeem
De keuze van de systeemintegrator viel na een analyse van de verschillende systemen op het BL20 Economy Remote I/O-systeem van Turck. Met zijn modulaire opbouw, zijn hoge signaaldichtheid in een compacte bouwvorm en het voordelige prijskaartje per kanaal kon de veldbusoplossing van Turck alle partijen onmiddellijk overtuigen.
Naast de flexibiliteit kon de BL20-oplossing de systeemintegrator en de gebruiker ook met de diagnose-software I/O-Assistant bekoren. Deze FDT/DTM-gebaseerde tool ondersteunt de gebruiker bij de planning, inbedrijfname en het onderhoud van het veldbusnetwerk. Met behulp van de I/O-Assistant kan elk BL20-station – zonder aan de bovenliggende sturing aangesloten te zijn – direct ter plaatse worden geconfigureerd. Het tijdrovende en omslachtige confectioneren van het netwerk over de centrale sturing behoort hiermee tot het verleden.
