RFID met HF-busmodus vereenvoudigt zaadopslag

KWS optimaliseert en beveiligt zijn zaadproductie met de RFID-oplossing van Turck voor de draadloze identificatie en temperatuurbewaking van silokisten - Profinet S2 redundantie inbegrepen

KWS Saat SE & Co. KGaA is wereldmarktleider op het gebied van suikerbietenzaad en levert zijn klanten zaadvariëteiten voor conventionele en biologische landbouw die speciaal zijn afgestemd op hun behoeften. Om dit te kunnen doen, moet het zaad worden vermeerderd en verwerkt onder geschikte klimatologische omstandigheden. In dit sterk geautomatiseerde verwerkingsproces voor suikerbietenzaad zorgt de RFID-oplossing BL ident van Turck voor de contactloze overdracht van stroom, adresgegevens en meetwaarden van temperatuursensoren in silobakken en voor een hoge beschikbaarheid van de installatie - ook dankzij de Profinet S2-redundantie die mogelijk wordt gemaakt door de RFID-interfaces. De mogelijkheid van automatische adrestoewijzing en de unieke HF-busmodus van Turck voor het aansluiten van maximaal 32 HF-schrijf-/leesapparaten per poort garanderen een snelle installatie, efficiënte opslag en eenvoudige vervanging van apparaten voor servicetaken.

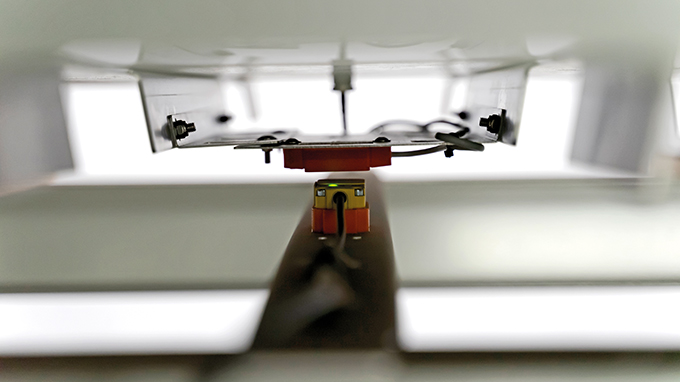

  • Elke schaplocatie is uitgerust met een RFID schrijf-/leesapparaat dat de RFID tag onder de doos leest

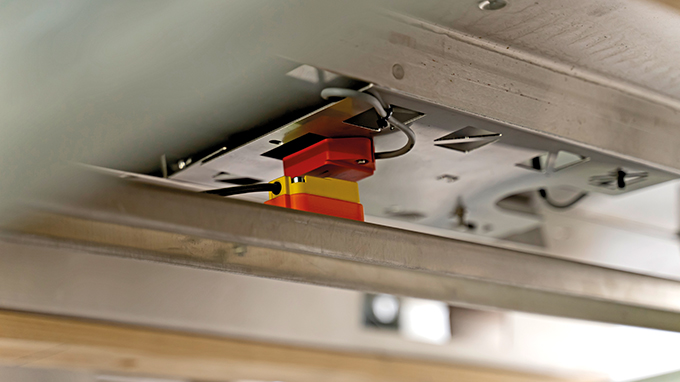

  • Op de RFID-tag is een sensor aangesloten die de temperatuur in de opslagcontainer meet

  • Turck's TBEN RFID interfaces met IP67 bescherming zijn schakelkastloos gemonteerd in het magazijn

  • ''Dit is de perfecte oplossing voor ons.'' Dr. Joris van Dort | KWS

  • De HF-busmodus voldeed perfect aan onze vereisten. Christian Fricke | KWS

Als een van 's werelds toonaangevende zaadspecialisten voor maïs, suikerbieten en granen maakt KWS Saat SE & Co. KGaA de modernste veredelingsmethoden om de opbrengst van boeren te verhogen en de resistentie van planten tegen ziekten, plagen en abiotische stress verder te verbeteren. Hiervoor moet het zaad worden vermeerderd en verwerkt onder gecontroleerde klimaatomstandigheden en volgens hoge kwaliteitsnormen. In de productiefaciliteit voor suikerbietenzaad op de locatie in Einbeck bereidt KWS het suikerbietenzaad voor in een sterk geautomatiseerd, uit meerdere fasen bestaand proces. Het zaad wordt volautomatisch in kisten getransporteerd tussen de afzonderlijke processtappen en opgeslagen in een dynamisch hoogbouw reksysteem. De temperatuur in de opslagboxen moet te allen tijde en zo nauwkeurig mogelijk worden bepaald en bewaakt om de zaadkwaliteit te garanderen.

Hoge beschikbaarheid dankzij Profinet S2 redundantie

Het zaad moet aan bepaalde eisen voldoen, bijvoorbeeld wat betreft tolerantie voor verschillende ziekten of droogte. De relevante gegevens worden in het systeem uitgewisseld en verwerkt tussen een server en de controller. "Als silodata verloren zouden gaan als gevolg van een storing in het besturingssysteem, zou het niet meer mogelijk zijn om na te gaan welk zaad in welke box is opgeslagen", zegt Christian Fricke, teamleider technische innovaties bij KWS. "In dat geval zit er niets anders op dan het zaad dat niet kan worden geïdentificeerd weg te gooien. Voor een duur product dat niet op korte termijn gereproduceerd kan worden, is dit natuurlijk niet wenselijk."

Het vereiste opslagsysteem moet daarom maximale beschikbaarheid en gegevensbeveiliging garanderen. De compacte TBEN RFID-interfaces van Turck met Profinet S2 systeemredundantie voor hoog beschikbare systemen voldoen aan deze eis. Een ander voordeel: de robuuste RFID-interfaces met IP67-bescherming kunnen zonder beschermende behuizing direct in het magazijn worden gemonteerd.

Draadloze overdracht van vermogen en meetwaarden

Een robot neemt tijdens het verwerkingsproces de dynamische verwijdering en plaatsing van de dozen op de juiste schaplocatie over. Als gevolg van eerdere ervaringen van het productieteam richtte de nieuwe oplossing zich op contactloze stroom- en signaaloverdracht.

De RFID-oplossing van Turck voorziet in RFID-tags aan de onderkant van elke doos met een daaraan bevestigd sensorelement dat de temperatuur in de opslagcontainer meet. Elke schaplocatie is uitgerust met een RFID lees-/schrijfapparaat dat de tag op de doos leest zodra deze wordt opgeslagen. Het lees/schrijf-apparaat voorziet de temperatuursensor van stroom via de spanning die in de tag wordt geïnduceerd. Dit elimineert volledig de onderhoudsinspanning die nodig is bij een oplossing op batterijen.

Automatische identificatie van de zaadbewaarkasten met RFID

De kisten worden beheerd door het besturingssysteem van de hoogbouwleverancier. Tegelijkertijd ontvangt een procescontrolesysteem de boekingstelegrammen van de besturing. RFID-technologie maakt een ondubbelzinnige en volledige controle van alle kisten tijdens transport en opslag mogelijk. De ID die is opgeslagen op de RFID-tag aan de onderkant van de doos kan worden gebruikt om te controleren of de doos zich op de juiste schaplocatie bevindt. Als er afwijkingen zijn, wordt er een voorraadcontrole uitgevoerd. Het RFID-systeem vormt zo de basis voor de verificatie van de databasegegevens.

Snelle ingebruikname dankzij HF-busmodus

Met de HF-busmodus kunnen maximaal 32 HF-schrijflezers per poort worden aangesloten. In toepassingen met veel schrijf- en/of leesposities vermindert dit de bedradingsinspanning en de kosten aanzienlijk. Temperatuurwaarden en ID's worden cyclisch gelezen.

Voordelen van automatische adressering

Als een apparaat defect is en moet worden vervangen, registreert de TBEN welk lees-/schrijfapparaat ontbreekt wanneer het wordt verwijderd. Als er een nieuwe module wordt aangesloten, krijgt die automatisch het adres van zijn voorganger. Het is niet langer nodig om vooraf geconfigureerde vervangende apparaten op te slaan of tijdrovende adressering van vervangende apparaten uit te voeren voor servicetaken.
