Modulair transportsysteem

Zelfaangedreven elektrische e-Carts van Krups Fördersysteme optimaliseren de montage- en testbaan bij de productie van accu's van een Duitse autofabrikant; De robuuste IP67-PLC's van Turck zorgen voor de decentrale bediening

Met zijn "LOGO! MAT e-Cart" -systeem speelt Krups Fördersysteme in op de toenemende eisen van moderne montage- en testautomatisering op het gebied van veiligheid, weinig onderhoud en communicatie. Een onderhoudsvrije baan en intelligente zelfaangedreven karren, gecombineerd met decentrale systeemcomponenten met standaardcontroles, zorgen voor de mogelijkheid van flexibele en veilige montage-automatisering. Dit verhoogt de beschikbaarheid en maakt flexibele processen voor kleine batchgroottes mogelijk.

De individuele modules van de baan worden autonoom bestuurd door Turck's TBEN-L-PLC. Met de multiprotocol-compatibele IP67 PLC kan Krups standaard en geoptimaliseerde besturingssequenties bieden voor de individuele componenten. Klanten kunnen zo de tijd die nodig is voor bedrading en inbedrijfstelling verkorten en het systeem eenvoudig uitbreiden.

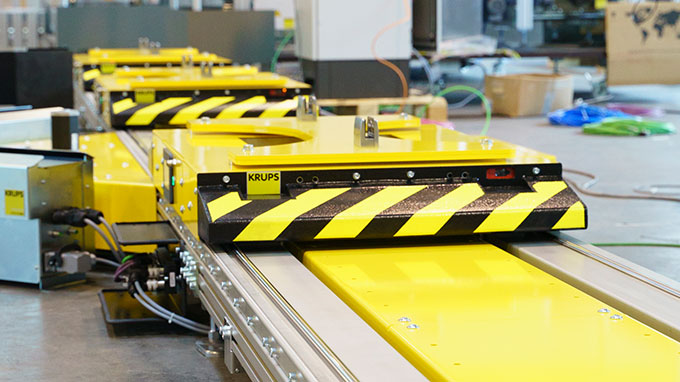

  • Het e-Cart-systeem neemt zowel de aandrijving als het onderhoud weg van de transportbaan

  • Turck's TBEN-L-PLC stuurt de Krups-transportmodules aan met TBEN-L-PLC

  • Bij de stoppers en andere functieblokken communiceert het e-Cart-systeem met de karren via NFC

  • Voor - na: De controller gebouwd door Krups (links) in eigen huis ivg. met Turck's TBEN-L module (rechts)

  • ''We willen een leverancier van plug-and-play transportbandsystemen zijn''', aldus Philipp Krups

  • Christian Mies, sturingsontwikkelaar bij Krups

Decentrale aansturing voor modulair transportsysteem

Krups vertrouwt op een concept met enkele gestandaardiseerde modules: Draaimodules, cross-shuttle, stoppermodules en indexers. Tegenwoordig fungeert elke module als een zwarte doos die via een busverbinding bi-directioneel met de hoofdbesturing van het systeem communiceert. Krups noemt deze conveyortechnologiemodules, die hun eigen intelligentie hebben, Smart Modules. Tien jaar geleden was het bedrijf op zoek naar autonome controllers die direct op de modules in het veld konden worden gemonteerd.

Sinds Turck enkele jaren geleden zijn TBEN-L-PLC controller op de markt bracht, heeft Krups zich de kosten voor de bouw ervan kunnen besparen. Tegenwoordig gebruikt het bedrijf de IP67-controller in veel machinemodellen - niet alleen in het e-Cart-systeem. De communicatie met aandrijvingen of klemmen en andere componenten van de module vindt plaats via een businterface, terwijl de communicatie met de hoofdcontroler van het gehele systeem meestal via PROFINET verloopt.

"Wij hebben het voordeel: de modules zijn identiek en kunnen zonder een ander veldprogrammeerapparaat worden gebruikt, d.w.z. ze kunnen worden uitgewisseld, gereset en gebackupt", legt Christian Mies, controllerontwikkelaar bij Krups, uit. Bovendien loont de protocoldiversiteit van de compacte controller zich.

e-Cart-systeem bespaart elektriciteit bij de productie van 'battery packs'

Voor de productie van 'battery packs' van een Duitse autofabrikant realiseerde Krups een transportsysteem met 130 zelfrijdende dragers, een kilometer spoor, 70 draaischijven en ongeveer 140 stoppermodules. 10 Stoppermodules gebruiken gezamenlijk een TBEN-L-PLC als gateway tot het hoofdbesturingssysteem van de klant. Dit vermindert het aantal busdeelnemers voor de klant aanzienlijk.

In tegenstelling tot de meeste klassieke systemen is het mogelijk om te communiceren met de zelfrijdende dragers van het e-Cart-systeem. De stoppermodules zijn uitgerust met NFC-eenheden (Near Field Communication) voor de uitwisseling van gegevens via de TBEN-L-PLC als gateway tussen de hoofdbesturing en de dragers. Op deze manier kunnen auto's in een vroeg stadium worden omgeleid, afhankelijk van hun toestand of de aanwezige waarschuwingsboodschappen. Nog een voordeel: als de zelfrijdende dragers wachten, verbruiken ze geen elektriciteit.

Minder bedrading dankzij IP67

Krups heeft ingezien hoeveel werk er bespaard kan worden met IP67-technologie. "Alleen al het trekken van kabels voor 24 V en signalen naar de twaalf controllers bij de stoppermodules en het labelen ervan zou erg tijdrovend zijn. De prijs van de TBEN-L-PLC zit er alweer losjes in", schat IT-manager Christian Mies. Het e-Cart-systeem is niet alleen energiebesparend en faalveiliger, het maakt ook flexibelere processen mogelijk, zoals beschreven in de industriële 4.0 modelscenario's en reeds geïmplementeerd.
