Compacte schakelkasten garanderen hoge informatieveiligheid

Om de toegang tot schakelkasten te bewaken en de temperatuurwaarden in de gaten te houden, gebruikt de distributienetbeheerder e-netz Südhessen AG compacte schakelkastbeveiligingen van Turck

Elektriciteit, water en gas worden in Duitsland als constant beschouwd, en onderbrekingen van de voorziening zijn een uitzondering. Dit is onder meer te danken aan regionale distributienetbeheerders zoals e-netz Südhessen AG, dat elektriciteits- en aardgasnetten beheert voor elektriciteits- en gasleveranciers. Aangezien een hoge beschikbaarheid van installaties prioriteit heeft voor e-netz Südhessen, controleert het bedrijf uit Darstadt zelf de toestand van schakelkasten in gedecentraliseerde installaties zoals overslagstations of biogasinstallaties. Daar kunnen de schakelkastbewakers IM12-CCM van Turck detecteren wanneer een deur wordt geopend of wanneer de temperatuur te hoog oploopt.

Informatiebeveiliging tot het moment dat de deur wordt geopend

Als netwerkbeheerder rekent e-netz Südhessen tot de kritieke infrastructuur (KRITIS). Voor deze voor de gemeenschap van groot belang geachte organisaties en instellingen heeft het Bondsministerie van Binnenlandse Zaken strategische inhoud gedefinieerd om een hoge beschikbaarheid en veiligheid - bijvoorbeeld van IT-systemen - te waarborgen. Op basis hiervan heeft de Entega-dochter specifieke eisen voor de interne informatiebeveiliging gedefinieerd. "We wilden de toegangsdeuren en schakelkasten in alle gasdrukregel- en meetstations kunnen bewaken", zegt Jürgen Nagel, die verantwoordelijk is voor de elektrische installatie in de gas- en watervoorzieningsinstallaties van e-netz Südhessen. Wanneer werd op welke plaats een deur van een schakelkast geopend? Deze informatie moet de besturingscentrale bereiken zonder dat daarvoor complexe elektrotechnische uitbreidingen in de decentrale stations nodig zijn.

  • De IM12-CCM wordt op de DIN-rail gemonteerd en bewaakt de temperatuur, vochtigheid en deursluiting

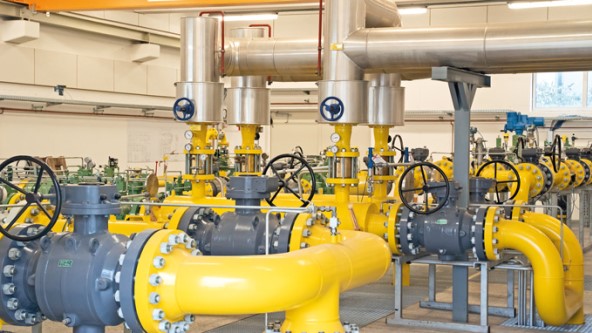

  • e-netz Südhessen AG past het geleverde aardgas op de omstandigheden van de plaatselijke pijpleidingen aan

  • Installatie achteraf van de IM12-CCM: de lage installatie- en inbedrijfstellingskosten hebben overtuigd

  • Installatie van onveilige dure deurcontacten werden niet overwogen voor de schakelkastbeveiliging

  • Jürgen Nagel | e-netz Südhessen AG

IM12-CCM vervangt dure rolschakelaars

"Ik vond deurcontactschakelaars niet betrouwbaar genoeg en de kosten zouden te hoog zijn geweest voor rolschakelaars", aldus Nagel, die het selectieproces beschrijft. "Daarmee moet je gaten in de kasten boren, het metaal gedeeltelijk buigen of met klein gereedschap werken." De tests met de kastbeveiliging IM12-CCM van Turck waren succesvoller. Dit compacte apparaat voor directe DIN-railmontage heeft interne sensoren die drie waarden meten: temperatuur, vochtigheid en de afstand tot de deur. "Het apparaat is ideaal voor onze doeleinden: inklikken, twee draden en spanning aanbrengen, twee draden naar de PLC leiden - en klaar is kees."

e-netz Südhessen gebruikt nu drie onderling gekoppelde kastbeveiligingen in zijn grootste overslagstation. Met behulp van reed-contacten sturen de twee nageschakelde apparaten hun signalen naar de primaire IM12 CCM, die de informatie op zijn beurt doorstuurt naar de PLC. Deze meldt aan de medewerkers van het controlecentrum dat ter plaatse in het station een deur van een schakelkast is geopend. Deze eenvoudige mogelijkheid om besturingskasten achteraf uit te rusten met een interne monitor heeft een precedent geschapen bij het bedrijf uit Darmstadt. Intussen gebruiken de elektromonteurs de apparaten ook in stadsverwarmings- en biogasinstallaties.

Temperatuurmeting

De meeste gasoverslagstations en stadsverwarmingsinstallaties beschikken al over airconditioningstechniek, die oververhitting van de elektronische apparaten voorkomt. Tot de in de schakelkast geïnstalleerde componenten behoren frequentieomvormers of voedingen voor druktransmitters en temperatuurmeting. Ook isolatieversterkers zijn aanwezig, en e-netz Südhessen vertrouwt hiervoor al meer dan 30 jaar op Turck. Toch zijn nog niet alle stations voorzien van airconditioning. In een van de overlaadstations gebruikt Jürgen Nagel daarom ook de temperatuurmeting van de IM12-CCM. "De schakelkast bevindt zich in de verwarmingsruimte, waar het ondanks isolatie erg warm kan worden. Vooral bij een PLC of een voeding heb ik het liever wat koeler."

Conditiebewaking eenvoudig achteraf in te bouwen

Conditiebewaking is niet alleen nodig voor machines en opslagruimtes, maar ook voor schakelkasten. Dat bewijst het informatiebeveiligingsmanagementsysteem van e-netz Südhessen AG, dat de IM12-CCM van Turck gebruikt om het sluiten van de deur van schakelkasten in decentrale installaties te bewaken en zo de aandacht te vestigen op onbevoegde toegang. De in het apparaat geïnstalleerde sensoren voor het meten van temperatuur en vochtigheid werpen ook hun vruchten af in gevallen waar onstabiele klimatologische omstandigheden de beschikbaarheid van elektronische apparaten in gevaar brengen. Voor de specialisten van e-netz was de inspanning bij de inbedrijfstelling een belangrijke factor bij de retrofit. De IM12-CCM van Turck maakte indruk door zijn eenvoudige montage en ongecompliceerde leerfuncties.
