Ruimte besparende ethernet signaal connectie in de I&C ruimte

excom ethernet brengt oudere systemen in de IIoT in retrofit projecten en maakt parallelle datatoegang mogelijk voor monitoring en optimalisatie.

Wanneer componenten op besturing of I/O niveau in procesinstallaties worden gediscontinueerd, is het vaak nodig om een basisretrofit van de instrumentatie in de I&C ruimte uit te voeren. Andere redenen voor retrofits kunnen een gebrek aan functies zijn of ouderdomsverschijnselen in de oude instrumentatie. Maar de ruimte in de I&C ruimte is beperkt, omdat er in de loop der jaren voortdurend componenten zijn toegevoegd. Als gevolg daarvan moeten nieuwe systemen minder ruimte innemen dan de bestaande - en ze moeten meer functionaliteit bieden. Als het I/O niveau en/of de Ex scheiding van een installatie moet worden vervangen, is het raadzaam om een I/O systeem met geïntegreerde Ex scheiding te gebruiken, zoals excom. In vergelijking met de conventionele oplossingen met gescheiden Ex scheiding en I/O niveau, besparen systemen zoals excom veel ruimte. Bovendien is excom superieur aan vergelijkbare systemen in termen van componentdichtheid. Tot 960 signalen kunnen worden verwerkt in een standaard schakelkast die volledig is uitgerust met vijf excom systemen.

Voordelen

  • Snelle inbedrijfstelling dankzij voorbedrade schakelkasten en externe FAT
  • Enorme ruimtebesparing ten opzichte van conventionele oplossingen met afzonderlijke Ex scheiding
  • Digitale procesoptimalisatie mogelijk door parallelle datatoegang via Ethernet
  • Flexibele inzet van technisch personeel door gestandaardiseerde bedrijfslogica in één systeem voor alle zones

  • Er is meestal weinig ruimte in I&C ruimtes voor bestaande installaties

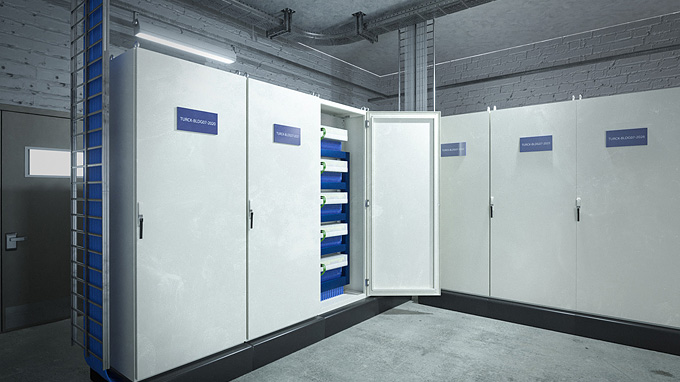

  • Ongeëvenaard: vijf excom racks in een standaard schakelkast verbinden tot 960 signalen

  • De installatie van de voorgemonteerde schakelkasten is met excom bijzonder snel

IIoT-ready met excom Ethernet

Wanneer installaties vandaag de dag worden gemoderniseerd, moet een op ethernet gebaseerd I/O systeem worden gebruikt. De Ethernet gateway van excom biedt de mogelijkheid van parallelle toegang tot gegevens op veldniveau en de analyse van deze gegevens voor bewakings-, diagnose- of optimaliseringsdoeleinden in externe systemen. Het systeem zorgt er ook voor dat de toegang tot deze gegevens alleen-lezen is. Dit betekent dat het besturingssysteem en de processen zelf beschermd blijven tegen onbevoegde toegang. Omdat alternatieve ethernet-oplossingen nog niet klaar zijn voor gebruik, maakt dit het mogelijk om installaties te openen voor de ontwikkeling van kunstmatige intelligentie en de daarmee gepaard gaande efficiëntiewinst.

Snelle installatie dankzij externe FAT

Voor retrofit projecten is het cruciaal dat de installatie in de fabriek zo snel mogelijk kan worden uitgevoerd. Het voordeel van excom is in dit geval dat de noodzakelijke fabrieksacceptatietest (FAT) bij Turck kan worden uitgevoerd. Ook speciale marshalingpanelen of systeemconnectoren worden indien nodig door Turck voorbedraad, zodat de beschikbare tijd tijdens de inbedrijfstelling in de I&C ruimte kan worden gebruikt voor de acceptatietest op de bouwplaats.

Eén systeem, één logica

Als compleet systeem omvat excom componenten voor montage in zone 1 en 2 of in veilige zones. Maar alle elementen vormen een systeem dat dezelfde configuratie en besturingslogica deelt, evenals hetzelfde GSDML- of EDS-bestand en een DTM. Dit betekent dat medewerkers moeten leren hoe ze één logica en één gebruikersinterface moeten gebruiken om het systeem te bedienen. Dit maakt het mogelijk om flexibel gebruik te maken van technisch personeel in veel fabrieksruimtes.
