Product B2N360-Q42-E2LIUPN8X2-H1181/S97
Inclinosensor
Voor gebruik in voertuig-boordnetten
Bestelnummer: 1534117- rechthoekig, kunststof, PA12-GF30
- statusweergave via LED’s
- Parametreerbare filterfuncties voor verschillende toepassingen
- Parametreerbaar met teach-pin
- Versnellingsfunctie met ±2 g meetbereik instelbaar
- Voor voertuig-boordnetten, 12 V en 24 V
- Verhoogde stoorbestendigheid 30 V/m in aansluiting op e1-typecertificaat
- Bescherming tegen geleidende storingen volgens DIN ISO 7637-2 (SAE J 113-11)
- Uitgebreid temperatuurbereik
- Hoge beschermingsklasse IP68/IP69K
- 7…30 VDC voedingsspanning bij gebruik van de analoge uitgangen
- 10…30 VDC voedingsspanning bij gebruik van de schakeluitgangen
- parametreerbare stroom- en spanningsuitgangsfuncties
- Alle functies parametreerbaar via IO-Link/PACTware
- N.C.- of N.O.-schakelfuncties als npn- of pnp-uitvoering
- processwaarde voor x- en y-as telkens in het 16 bit IO-Link telegram
- connector, M12 x 1, 8‐polig
- adapterkabel RKC8.301T-1,5-RSC4T/TX320 voor IO-Link communicatie vereist
Algemene gegevens
| EAN | 4047101281989 |
| eCl@ss-Code (V5.1.4): | 27279090 -/- sensoren (andere, niet geklassificeerd) |
| Goederencode | 90318080000 |
| Land van herkomst | DE |
| Gewicht | 131 g |
Technische gegevens
| Meetprincipe | Versnelling |
| Meetbereik | 0…360° |
| Aantal meetassen | 2 |

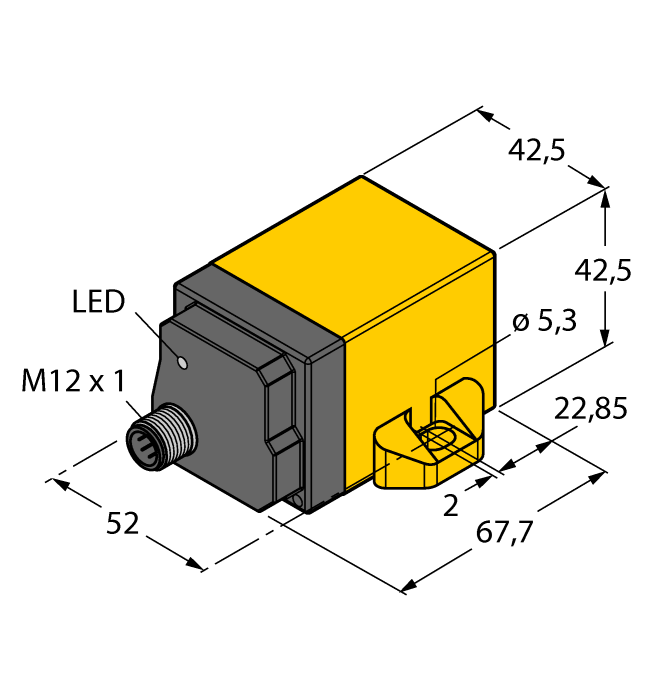

| Bouwgrootte | 67.7 x 42.5 x 42.5 mm |
| Bedrijfsspanning | 7…30 VDC |
| Uitgangsfunctie | N.O. / N.C., PNP/NPN, analoge uitgang |
| Spanningsuitgang | 0…10 V |
| Stroomuitgang | 0…20 mA |
| Communicatieprotocol | IO-Link |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | Kunststof, PA12-GF30 |
| Omgevingstemperatuur | -40…+85 °C |
| Beschermingsgraad | IP68/IP69K |
Data Sheets
Certificaat/Verklaring
Configuratiebestand
Handboek
Aansluittoebehoren
|
RKC8.301T-1.5-RSC4T/TXL320
Adapterkabel voor het aansluiten van de sensor op de USB-2-IOL-0002-programmeereenheid; M12-contraconnector, recht, 8-polig naar M12-connector, recht, 3-polig; kabellengte: 1,5 m, mantelmateriaal: PUR, zwart; goedgekeurd door cULus; voldoet aan RoHS; beschermingsklasse IP67 |
6625002 |
Functietoebehoren
|
USB-2-IOL-0002
IO-Link master met geïntegreerde USB-interface |
6825482 |
|
TX3-Q20L60
Teach-adapter voor 8-polige sensoren |
6967118 |
