Product RI360P1-QR14-ELU4X2/S97
inductieve hoeksensor
met analoge uitgang voor toepassingen in voertuig-boordnetten
Premium-Line
Bestelnummer: 1590855- rechthoekig, kunststof
- veelzijdige montagemogelijkheden
- positiegever P1-Ri-QR14 meegeleverd
- voor voertuig-boordnetten, 12V en 24V
- verhoogde stoorbestendigheid 30V/m in aansluiting op e1-typecertificaat
- bescherming tegen geleidende storingen volgens DIN ISO 7637-2 (SAE J 113-11)
- Verhoogd temperatuurbereik
- hoge beschermingsgraad IP68/IP69K
- bescherming tegen zoutsproeinevels en snelle temperatuurwissels
- weergave meetbereik via LED
- ongevoeligheid tegenover elektromagnetische stoorvelden
- resolutie 12 Bit
- 3-draads, 8…30 VDC
- Analoge uitgang
- meetbereik programmeerbaar
- 0,5 …4,5 V
- kabelaansluiting
Algemene gegevens
| EAN | 4047101274325 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90318080000 |
| Land van herkomst | DE |
| Gewicht | 112 g |
Technische gegevens
| Encoder-Line | Premium-Line |
| Technologie | Contactless |
| Uitgangstype | Absoluut-singleturn |
| Astype | blind gat as |
| Asdiameter D (mm) | 6, 6.35 |

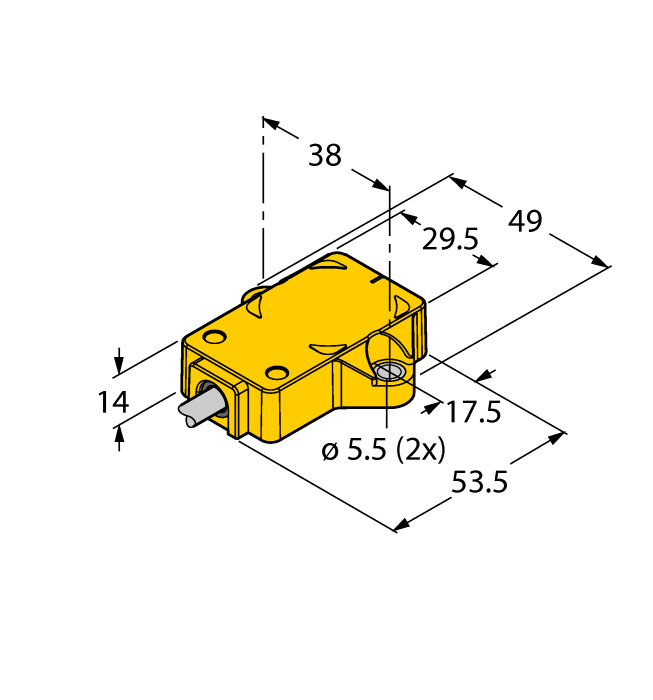

| Bouwgrootte | 53.5 x 49 x 14 mm |
| Flenstype | flens zonder bevestigingselement |
| Meetbereik | 0…360° |
| Bedrijfsspanning | 8…30 VDC |
| Uitgangsfunctie | Analoge uitgang |
| Spanningsuitgang | 0.5…4.5 V |
| Elektrische aansluiting | Kabel |
| Kabellengte | 2.0 m |
| Materiaal behuizing | Kunststof, PBT-GF30-V0 |
| Omgevingstemperatuur | -40…+85 °C |
| Beschermingsgraad | IP68/IP69K |
Data Sheets
Certificaat/Verklaring
Productflyer
Montagetoebehoren
|

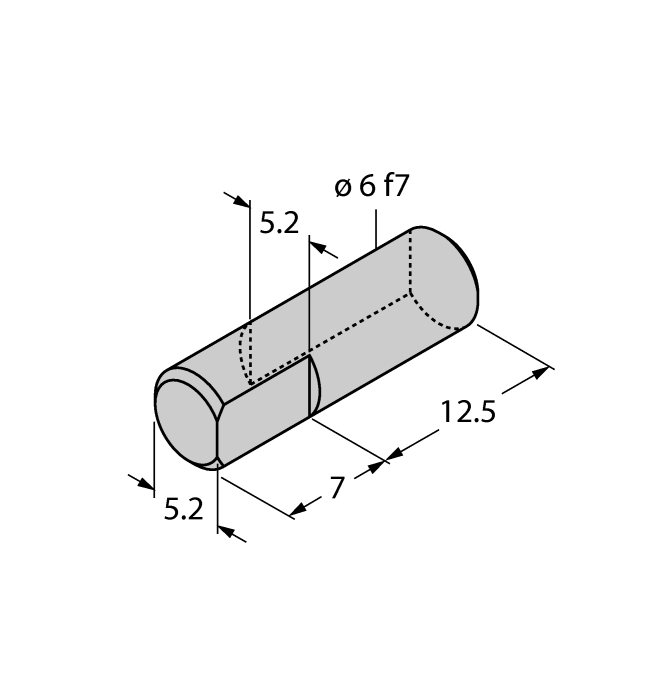

HSA-M6-QR14
Adapter voor positiegever van hoeksensoren RI-QR14, van holle op volle as, Ø 6 mm |
6901051 |
|

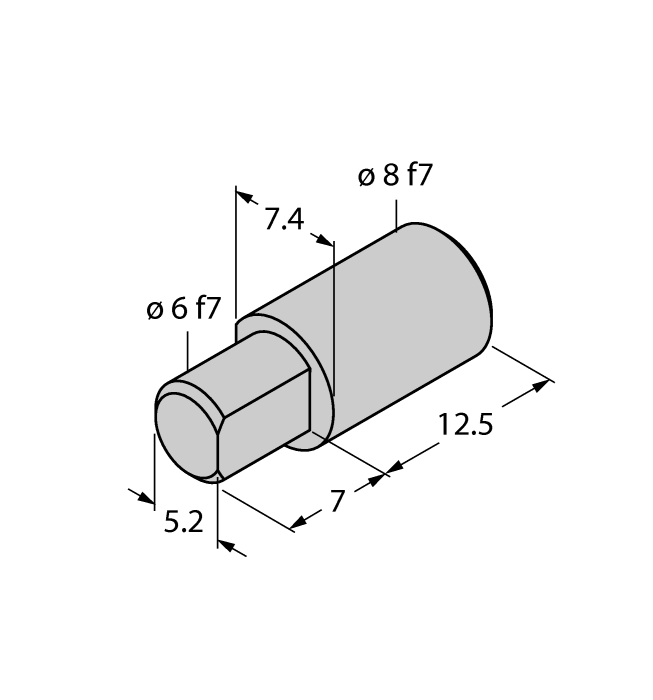

HSA-M8-QR14
Adapter voor positiegever van hoeksensoren RI-QR14, van holle op volle as, Ø 8 mm |
6901052 |
|

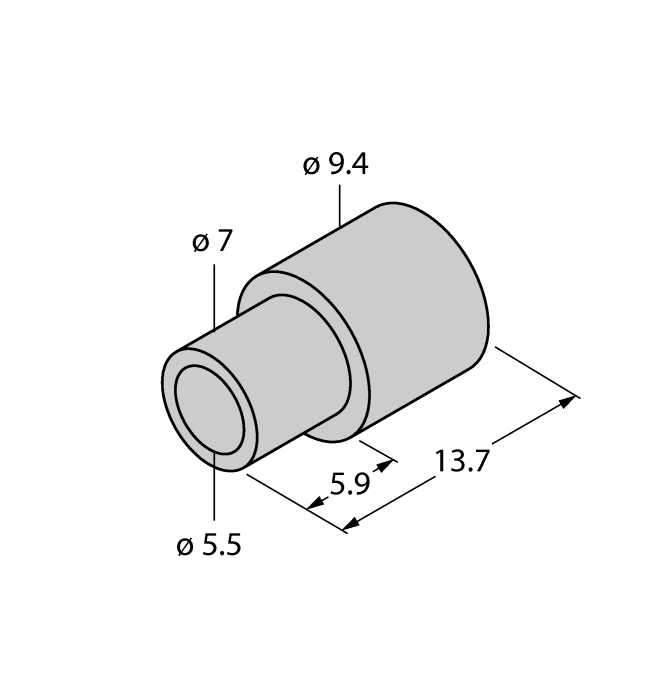

DS-RI-QR14
Afstandshulzen voor montage op de rugzijde van RI-QR14, 2 stuks per verpakking |
1590814 |
Functietoebehoren
|
TX1-Q20L60
Teach-adapter o.a. voor inductieve encoders, lineaire wegopnemers, hoek-, ultrasoon- en capacitieve sensoren |
6967114 |
