Assistentiesysteem met cascadeerbare 'pick-to-light'-modules

KEB Automation optimaliseerde vier werkstations met een assistentiesysteem voor handmatig orderverzamelen - intuïtief geleid met behulp van een aansluitklare pick-to-light oplossing van Turck

Om de kwaliteit en efficiëntie bij manuele orderverzameltaken te verhogen, testte KEB Automation een lichtgestuurd hulpsysteem op een verpakkingswerkstation. Turck voorzag de leverancier van aandrijf- en besturingstechniek van een pick-to-light oplossing op basis van de PTL110-serie van zijn partner Banner Engineering. Het aansluitklare totaalpakket bestaande uit voeding, aansluitkabels en bus-compatibele PTL-modules, zoals lampen, aanraaktoetsen of sensoren, overtuigde door de eenvoudige installatie en de draadloze communicatie op geselecteerde punten. In de hoofdvestiging in Barntrup gebruikt KEB het systeem nu al op vier verpakkingsstations. De assemblageruimte is het volgende fabrieksonderdeel dat ook zal worden geoptimaliseerd.

Het PTL-systeem leidt medewerkers intuïtief en digitaal door het verpakkingsproces
De software brengt geïllustreerde instructies op het scherm
De gebruikersinterface van het programma geeft werknemers precieze instructies over de volgende werkstap
Dankzij het Modbus-compatibel protocol kunnen de PTL110 aanraaktoetsen gemakkelijk worden gecascadeerd
Waar het PTL-systeem niet via een kabel kan worden aangesloten, lossen DX80-radiomodules het probleem op

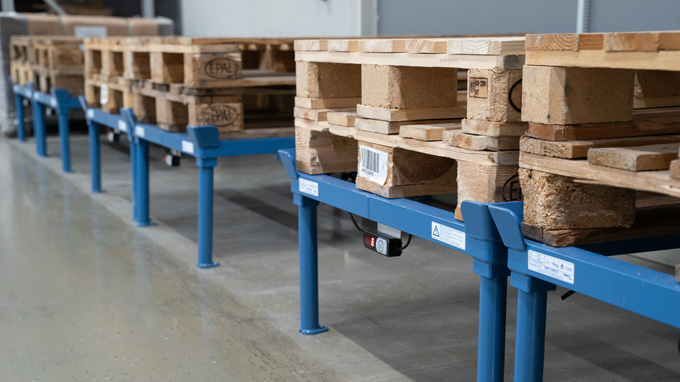

De PTL110 modules in afgelegen laadzones zijn draadloos verbonden met het besturingssysteem
Apparaten zoals frequentieomvormers worden bij KEB verpakt met behulp van specifieke materiaalplannen
Phillip Hannesen, projectingenieur in de werkvoorbereidingsafdeling Productie Elektronica bij KEB

Busgeschikt systeem in plaats van kabelbundels

Dankzij de eigen expertise programmeerde KEB een computerondersteunde gebruikersinterface voor touchmonitoren en zocht vervolgens naar de juiste pick-to-light oplossing met verlichte aanraaktoetsen of sensoren. De eerste resultaten: "We wilden absoluut buscompatibele componenten gebruiken om de installatie-inspanning op werkplekken met veel compartimenten te verminderen. Anders hadden we echt trossen kabels op de rekken gehad", verklaart Phillip Hannesen, projectingenieur elektronicaproductie bij KEB. De marktintroductie van de PTL110-serie van Turcks optoelektronicapartner Banner Engineering kwam daarom precies op het juiste moment - cascadeerbare afzonderlijke apparaten met een multifunctionele indicatie, optionele aanraaktoets, optische sensor en alfanumeriek display. De modules communiceren met elkaar via een Modbus-compatibel protocol.

Compleet pakket, klaar om aan te sluiten

Turck ontwikkelde een aansluitklaar totaalpakket voor de eenvoudige onsite integratie van de PTL-apparaten, geleverd door compacte IP67 geschakelde voedingseenheden en aan beide uiteinden verbonden door voorgemonteerde kabels plus een stekkerverbinding en Y-splitter voor de toevoer van de voeding op specifieke locaties. Een RS485-USB-converter zorgt voor de verbinding met de computer. De nieuwe technische mogelijkheden stelden de KEB in staat het assistentiesysteem voortdurend verder te ontwikkelen en ook de werknemers van de onderneming werden van bij het begin bij het ontwikkelingsproces betrokken.

Bevestiging door aanraking of optische sensor

Medewerkers starten een bewerking door het serienummer van een apparaat in te scannen. Het bijbehorende SAP-werkplan verschijnt automatisch op de beeldschermen, een typeplaatje wordt eveneens automatisch afgedrukt en de materiaallijst wordt opgeroepen. Terwijl de monitoren geïllustreerde instructies tonen, geeft een PTL110 module de weg aan naar het overeenkomstige afnamepunt. In dit geval licht hij groen op met een kortstondig geel knipperlicht zodra de pick via de capacitieve aanraaktoets wordt bevestigd. In de laadzone, waar de pallets op lage staanders worden geplaatst en de PTL-apparaten dus niet op hoofdhoogte zijn gemonteerd, vinden andere processen plaats. "We kwamen op het idee door het feit dat de achterkleppen van verschillende auto's met een voetbeweging kunnen worden geopend," herinnert Hannesen zich. De KEB-ingenieurs kozen daarom voor PTL-modules met contactloze detectie voor de inzamelpunten. Medewerkers leggen de pakketten nu voorzichtig met beide handen neer en hoeven alleen nog maar een voet onder de optische sensor te plaatsen als bevestiging.

Draadloze communicatie voor afgelegen gebieden

Bij het proefproject werd een route met vorkheftrucks tussen een kernwerkzone en een andere locatie voor goederen die klaar zijn voor verzending, overgestoken. In plaats van de arbeidsintensieve bekabeling van de PTL-modules over meerdere meters, maakten de specialisten uit Oost-Westfalen gebruik van een draadloze verbinding met het draadloze systeem DX80 van Banner. Zender en ontvanger waren binnen 30 minuten geïnstalleerd. "Plug and play" was hier het antwoord, legde Hannesen uit. De draadloze oplossing heeft al indruk gemaakt op de collega's van KEB in de VS, die een mobiel orderverzamelstation met 60 pick-to-light modules hebben getest. Draadloze communicatie zou in de toekomst ook worden overwogen voor de combinatie van een assistentiesysteem en intralogistieke fabrieksvoertuigen.
