Product RS-33B12E-9A16B-R3M12
Absolute encoder - Singleturn
Industrial-Line

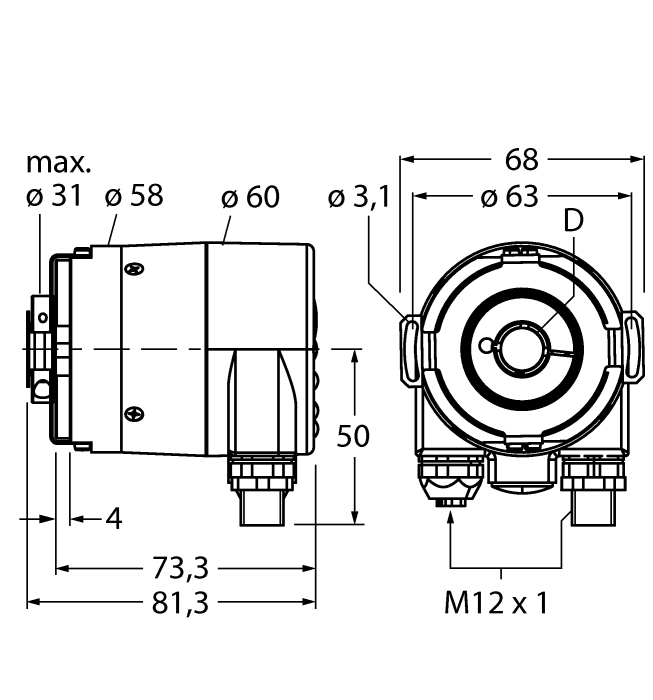

Bestelnummer: 1544434- Flens met statorkoppeling, Ø 58 mm
- Blinde holle as, Ø 12 mm
- Minimale insteekdiepte 30 mm
- Optisch meetprincipe
- Asmateriaal: roestvast staal
- Beschermingsklasse IP67 aszijde
- ‐40 … +80 °C
- Max. 3000 omw/min
- Profibus
- Afneembaar busdeksel met connectoraansluiting (3 x M12)
- 360° verdeeld in 16 Bit (65536 posities)
- Modulair, defaultwaarde 13 Bit
Algemene gegevens
| EAN | 4047101255980 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90314990000 |
| Land van herkomst | DE |
| Gewicht | 694 g |
Technische gegevens
| Encoder-Line | Industrial-Line |
| Technologie | optisch |
| Uitgangstype | Absoluut-singleturn |
| Astype | blind gat as |
| Asdiameter D (mm) | 12 |
| Flensdiameter | Ø 63 mm |
| Flenstype | flens met statorkoppeling |
| Meetbereik | 0…360° |
| Bedrijfsspanning | 10…30 VDC |
| Communicatieprotocol | PROFIBUS-DP |
| Elektrische aansluiting | Busaansluiting |
| Materiaal behuizing | spuitgegoten zink |
| Omgevingstemperatuur | -40…+80 °C |
| Protection class shaft | IP67 |
| Beschermingsgraad | IP67 |
Data Sheets
Configuratiebestand
Handboek
Productflyer
Montagetoebehoren
|
RME-1
Statorkoppeling van roestvaststaal voor encoder met holle as, steekcirkeldiameter 65 mm, voor standaardtoepassingen met speling in axiale en radiale richting bij hoge dynamiek |
1544612 |
|
RME-2 | 1544613 |
|
RME-4
Bevestigingsplaat van roestvaststaal voor encoder met holle as, steekcirkeldiameter 80…170 mm, voor toepassingen met speling in axiale en radiale richting bij lage dynamiek |
1544615 |
|
RME-9
Bevestigingsplaat van roestvaststaal voor encoder met holle as, steekcirkeldiameter 64,5 mm, voor toepassingen met speling in axiale en radiale richting bij lage dynamiek |
1544620 |
