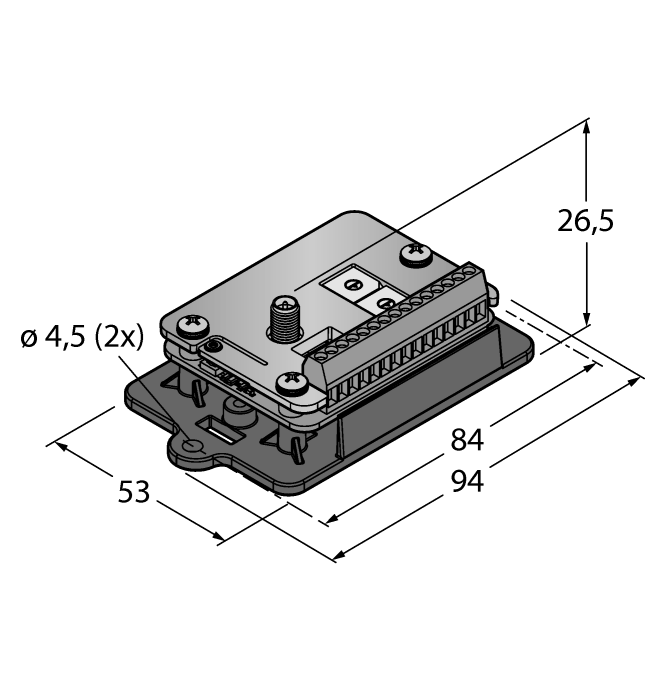

Product DX80G2M6S-PB2

Zoom

Radiotransmissiesysteem

Stertopologie

Gateway

Bestelnummer: 3025756

Altern. bestelnummer : 25756

externe antenne (aansluiting RG58 RP-SMA)
externe klemmenrij
geïntegreerde signaalsterkte-weergave
configuratie via DIP-schakelaar

Modbus RTU communicatie, RS485 interface
deterministische datatransmissie
frequentiesprongprocédé FHSS
tijdmultiplexprocedure TDMA
transmissievermogen: 63 mW, 18 dBm geleidend, ≤ 20 dBm EIRP
alternatieve registerconfiguraties

Ingangen: 2 x PNP, 2 x 0..20 mA
uitgangen: 2 x PNP, 2 x 0…20 mA
stroomverbruik: < 60 mA bij 24 VDC

Hide All Open All

Specifications
Download
Accessoires

Algemene gegevens

EAN	662488257569
eCl@ss-Code (V5.1.4):	27250312 -/- communicatie-interface, actief
Goederencode	85176200000
Land van herkomst	US
Gewicht	132 g

Technische gegevens

Functie	Stertopologie
Apparaattype	Gateway
Bouwvorm	Rechthoekig
Antenne-aansluiting	RP-SMA-bus
Batterij-oplossing	Nee
Communicatieprotocol	Modbus RTU, RS485
Ingangstype	PNP/0…20 mA
Uitgang	PNP/0…20 mA
Materiaal behuizing	Kunststof, FR4 printplaat
Omgevingstemperatuur	-40…+85 °C
Beschermingsgraad	IP00
Certificaten	ATEX II 3 G

Data Sheets

Datasheet (Duits)	438 KB
Datasheet (Engels)	437 KB
Datasheet (Frans)	439 KB
Datasheet (Spaans)	438 KB
Datasheet (Tsjechisch)	439 KB
Datasheet (Nederlands)	438 KB
Datasheet (Roemeens)	439 KB
Datasheet (Russisch)	419 KB
Datasheet (Pools)	439 KB
Datasheet (Chinees)	508 KB
Datasheet (Turks)	439 KB

Beknopte handleiding

DX80 PB2-point-to-point-netwerken	156 KB

Handboek

DX80 producthandboek	5489 KB

Productflyer

DX80-radio-oplossingen	10919 KB

Productoverzicht

Selectiehulpmiddel	279 KB

Aansluittoebehoren

	BWC-LMRSFRPB overspanningsbeveiliging, schotverbinding, RP-SMA type	3079296

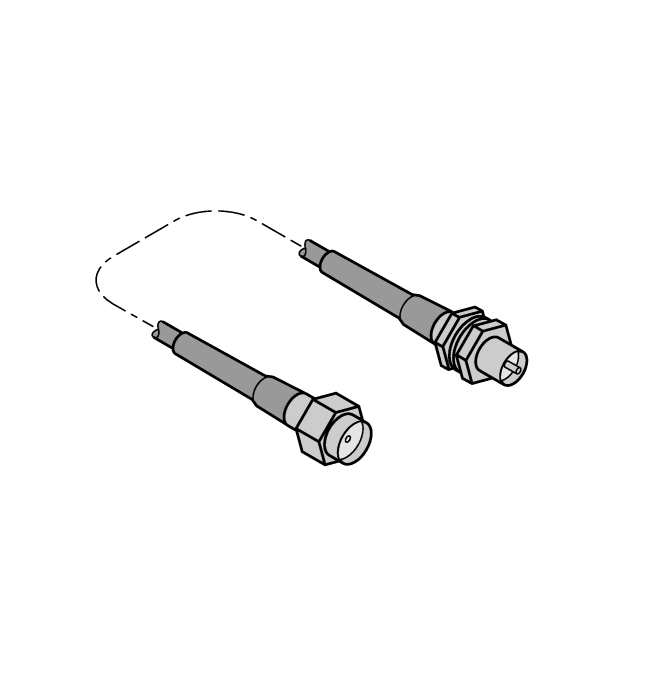

	BWC-1MRSFRSB0.2 antenneverlenging, RP-SMA naar RP-SMAF-schotverbinding, 0.2m, RG58, verlies: 1.05dB/m	3078544
	BWC-1MRSFRSB1 antenneverlenging, RP-SMA naar RP-SMAF-schotverbinding, 1m, RG58, verlies: 1.05dB/m	3078337
	BWC-1MRSFRSB2 antenneverlenging, RP-SMA naar RP-SMAF-schotverbinding, 2m, RG58, verlies: 1.05dB/m	3078338
	BWC-1MRSFRSB4 antenneverlenging, RP-SMA naar RP-SMAF-schotverbinding, 4m, RG58, verlies: 1.05dB/m	3077488

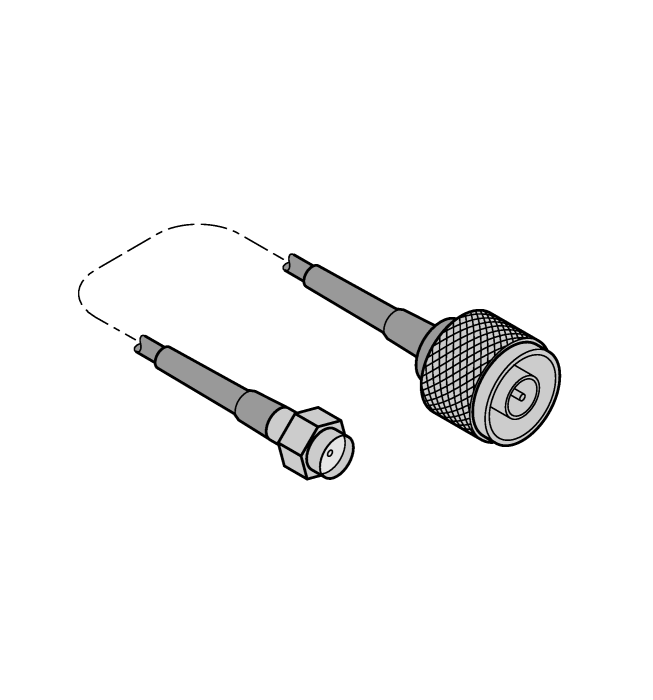

	BWC-1MRSMN05 antenneverlenging, RP-SMA naar N-stekker, 0.5m, RG58, verlies: 0.56dB/m	3077486
	BWC-1MRSMN2 antenneverlenging, RP-SMA naar N-stekker, 2m, RG58, verlies: 0.56dB/m	3077820

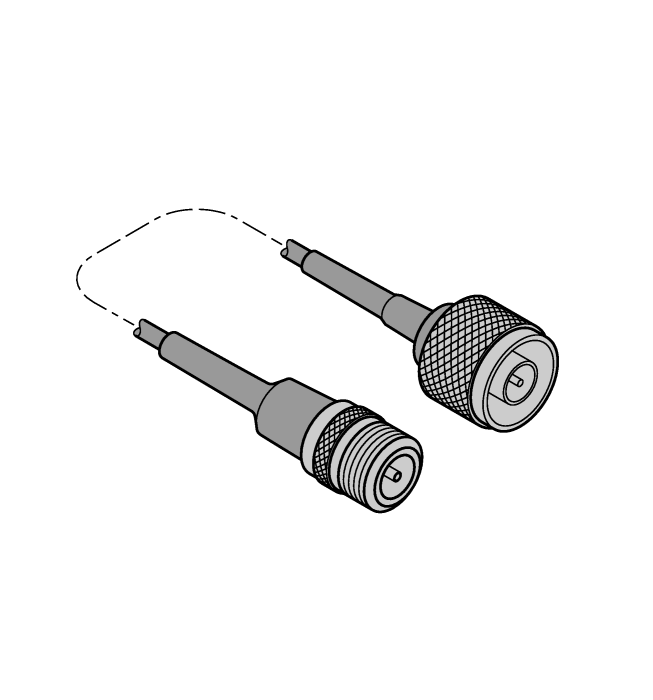

	BWC-4MNFN3 Antenne-uitbreiding, N connector naar N contraconnector, kabellengte: 3 m, LMR400, coaxiaal, verlies: 0,22 dB/m	3077489
	BWC-4MNFN6 antenneverlenging, N-stekker naar N-contraconnector, 6m, LMR400, coaxiaal, verlies: 0.22dB/m	3077490
	BWC-4MNFN15 antenneverlenging, N-stekker naar N-contraconnector, 15m, LMR400, coaxiaal, verlies: 0.22dB/m	3077821
	BWC-4MNFN30 antenneverlenging, N-stekker naar N-contraconnector, 30m, LMR400, coaxiaal, verlies: 0.22dB/m	3077822

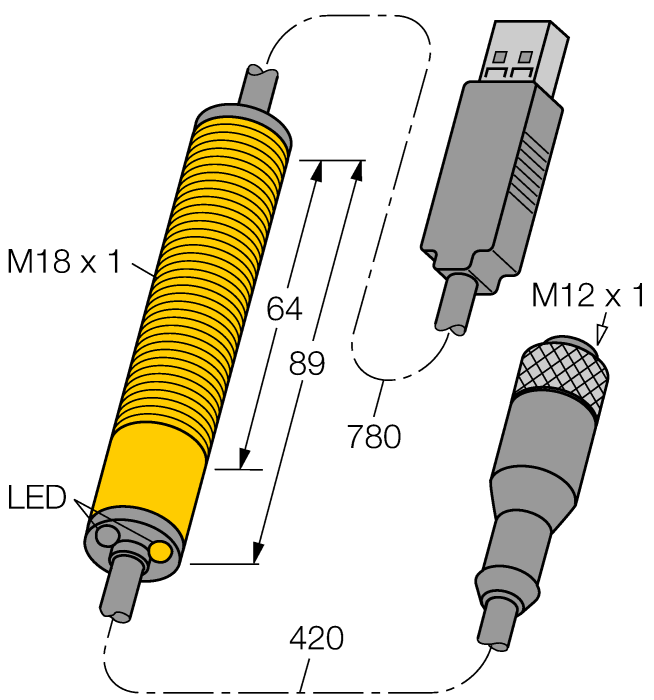

	BWA-UCT-900 Omvormerkabel met DC-voeding voor het parametriseren van DX80-netwerken via PC, verloopstuk RS485 naar USB 2.0-omvormer, contraconnector, M12 × 1, 5-polig, connector, USB type A, lengte 1 m; voedt het aangesloten apparaat met 10 V	3019970

Functietoebehoren

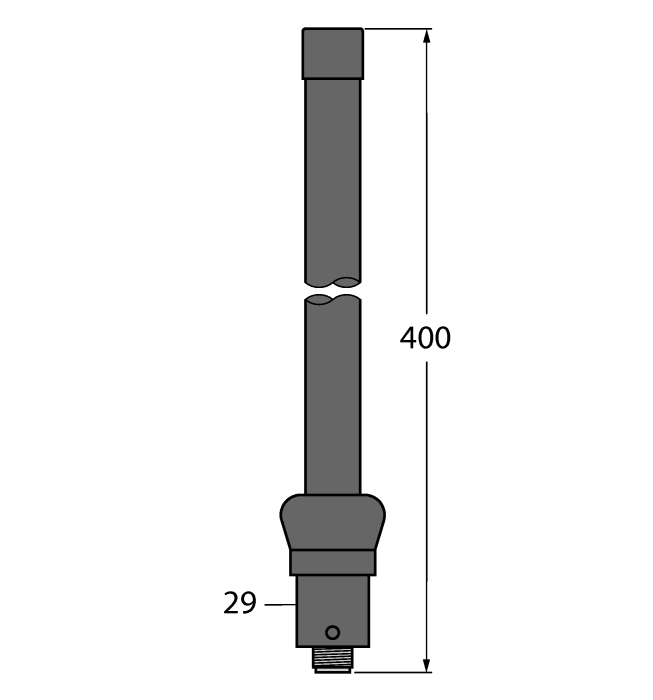

	BWA-2O6-A externe antenne 6dBi, N-contraconnector	3081081

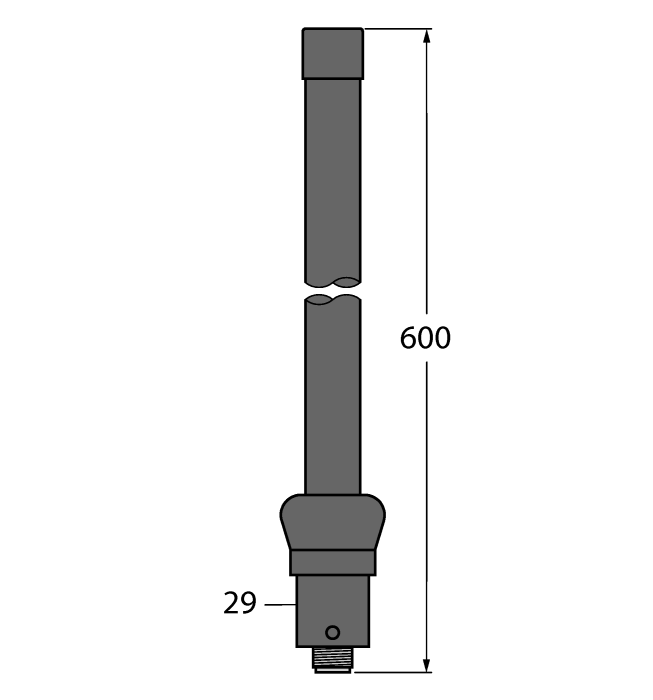

	BWA-2O8-A externe antenne 8.5dBi, N-contraconnector	3081080

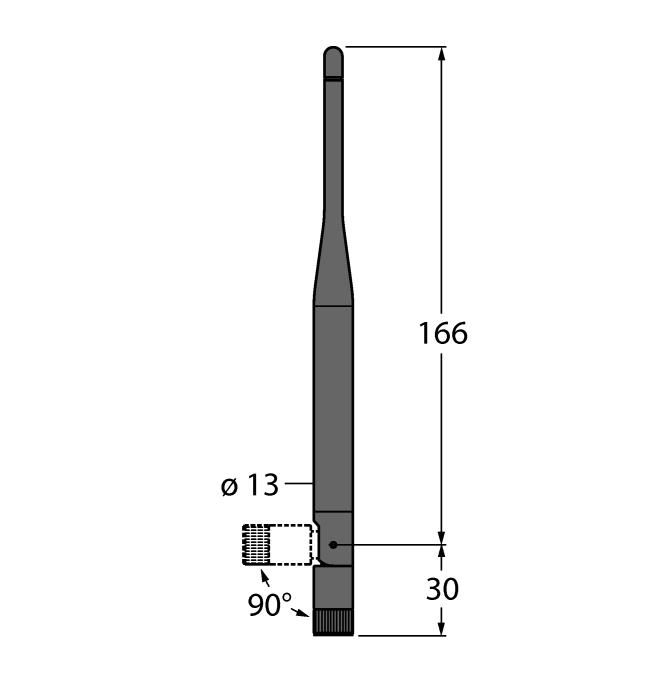

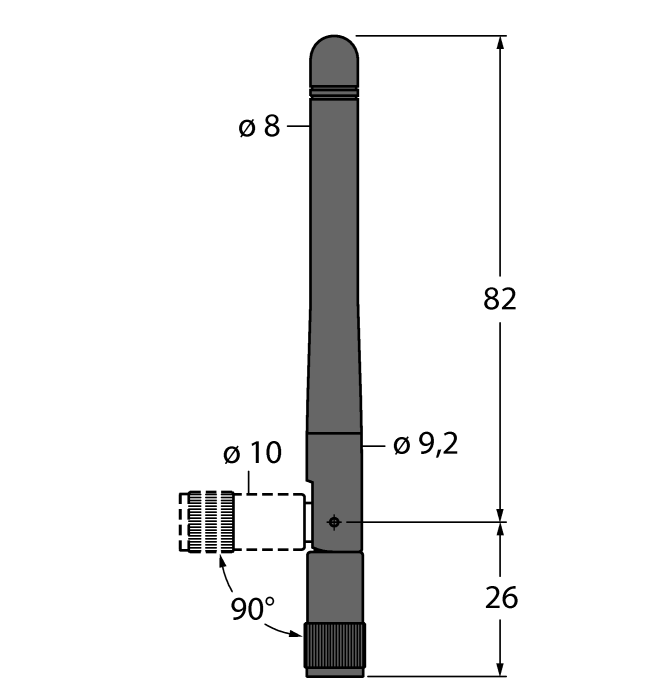

	BWA-2O2-C interne antenne 2dBi, RP-SMA-stekker, standaard	3077816
	BWA-2O5-C interne antenne 5dBi, RP-SMA-stekker	3077817

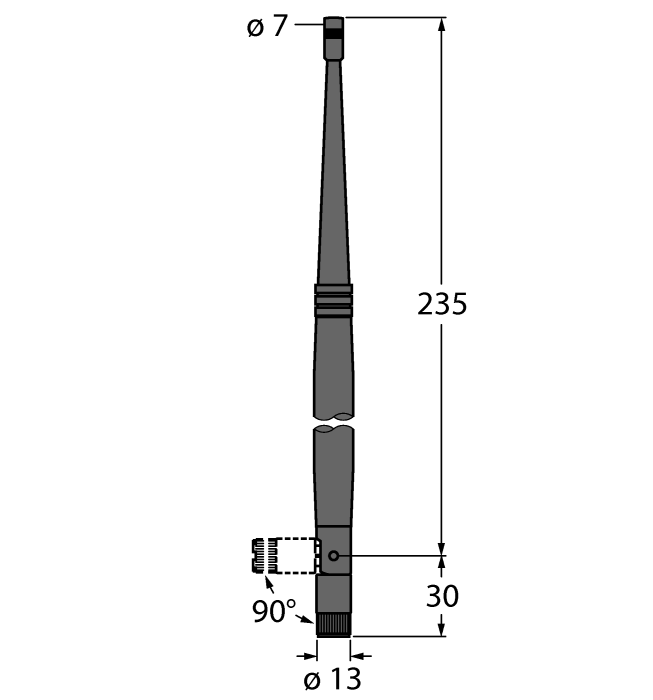

	BWA-2O7-C interne antenne 7dBi, RP-SMA-stekker	3077818
