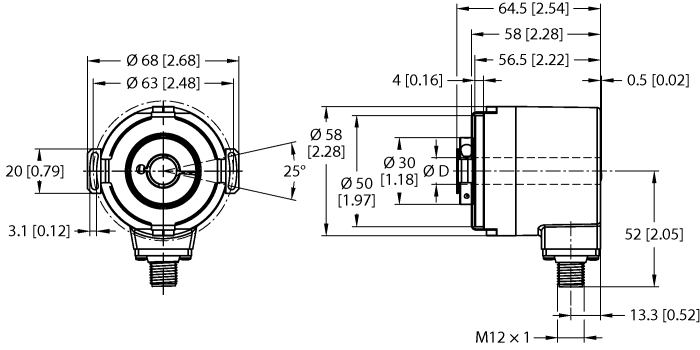

Product RES-187H12E-3C13B-H1181
Absolute encoder - Singleturn
Industrial-Line
Bestelnummer: 100016321- Flens met statorkoppeling, Ø 63 mm
- Holle as, Ø 12 mm
- Optisch meetprincipe
- Asmateriaal: roestvast staal
- Beschermingsklasse IP67 huis- en aszijde
- ‐40…+80 °C
- max. 4000 omw/min (continue werking: 2000 omw/min)
- 10…30 V DC
- SSI, gray
- Connector M12×1, 8‐polig
- 360° verdeeld in 13 Bit (8192 posities)
Algemene gegevens
| EAN | 4047101545548 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90314990000 |
| Land van herkomst | DE |
| Gewicht | 481 g |
Technische gegevens
| Encoder-Line | Industrial-Line |
| Technologie | optisch |
| Uitgangstype | Absoluut-singleturn |
| Astype | blind gat as |
| Asdiameter D (mm) | 12 |
| Flensdiameter | Ø 63 mm |
| Flenstype | flens met statorkoppeling |
| Meetbereik | 0…360° |
| Bedrijfsspanning | 10…30 VDC |
| Communicatieprotocol | SSi |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | spuitgegoten zink |
| Omgevingstemperatuur | -40…+80 °C |
| Protection class shaft | IP67 |
| Beschermingsgraad | IP67 |
Data Sheets
Handboek
Productflyer
Montagetoebehoren
|

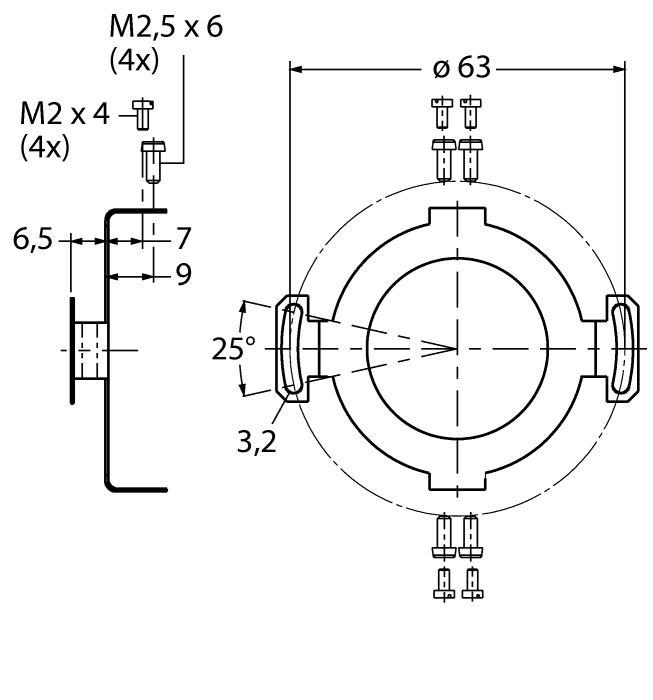

RME-1
Statorkoppeling van roestvaststaal voor encoder met holle as, steekcirkeldiameter 65 mm, voor standaardtoepassingen met speling in axiale en radiale richting bij hoge dynamiek |
1544612 |
|

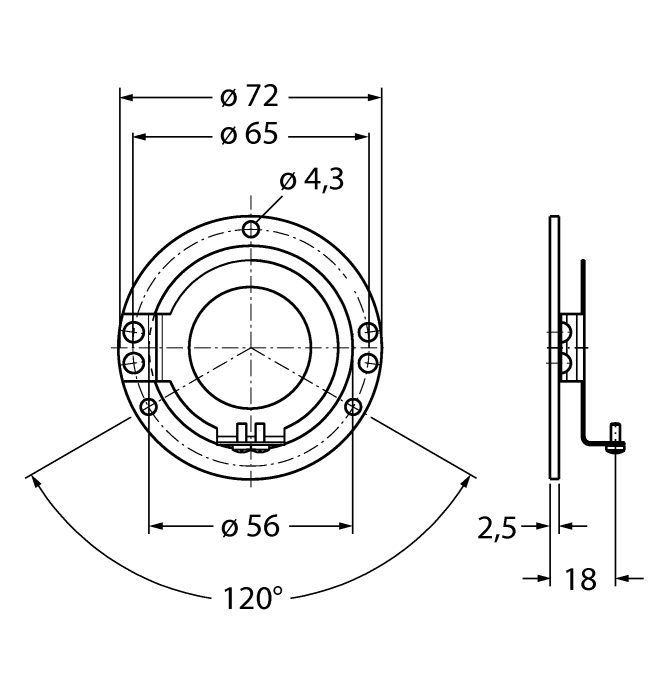

RME-2 | 1544613 |
|

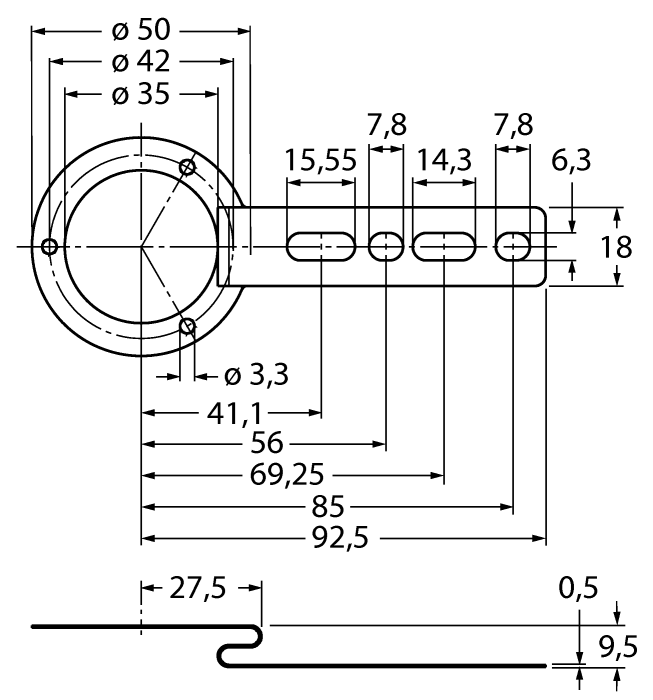

RME-4
Bevestigingsplaat van roestvaststaal voor encoder met holle as, steekcirkeldiameter 80…170 mm, voor toepassingen met speling in axiale en radiale richting bij lage dynamiek |
1544615 |
|

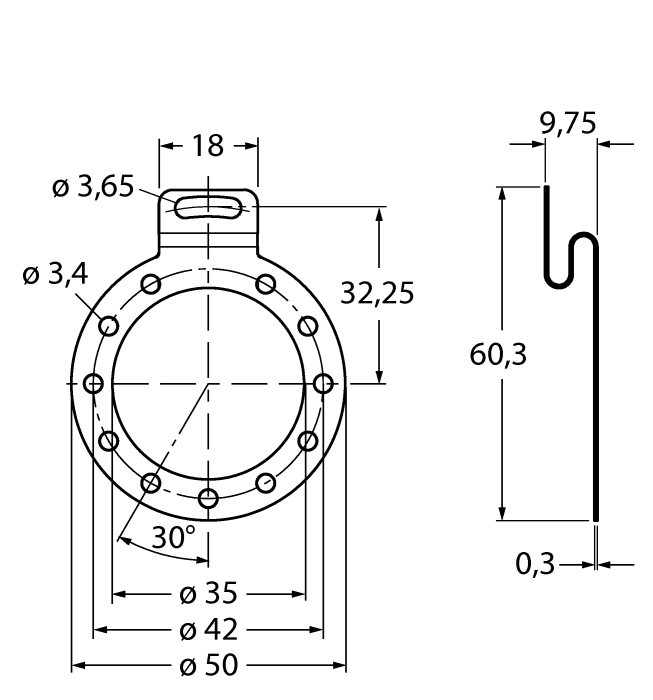

RME-9
Bevestigingsplaat van roestvaststaal voor encoder met holle as, steekcirkeldiameter 64,5 mm, voor toepassingen met speling in axiale en radiale richting bij lage dynamiek |
1544620 |
