Product B1NF360V-QR20-CNX4-2H1150

Dynamische hellingsensor

CANopen

Bestelnummer: 100046428

Hoekdetectie over één as met een meetbereik van 360°
Registratie van de rotatie over drie assen met een meetbereik van ±1000°/s
Registratie van de versnelling over drie assen met een meetbereik van ±4 g
Temperatuurdetectie van -40…85 °C
Hoge beschermingsklasse IP68/IP69K
Verhoogde storingsbestendigheid 100 V/m volgens ISO 11452-2, 200 mA volgens ISO 11452-4
Bescherming tegen transiënte interferenties volgens ISO 7637-2 ernstgraad niveau 4 en load dump volgens ISO 16750-2 voor 12 V/24 V-systemen
Bescherming tegen snelle temperatuurwisselingen

EAN	4047101628876
eCl@ss-Code (V5.1.4):	27279090 -/- sensoren (andere, niet geklassificeerd)
Goederencode	90318080000
Land van herkomst	DE
Gewicht	89 g

Meetprincipe	Combinatie van gyroscoop en versnellingsmeters
Meetbereik	0…360°
Aantal meetassen	1

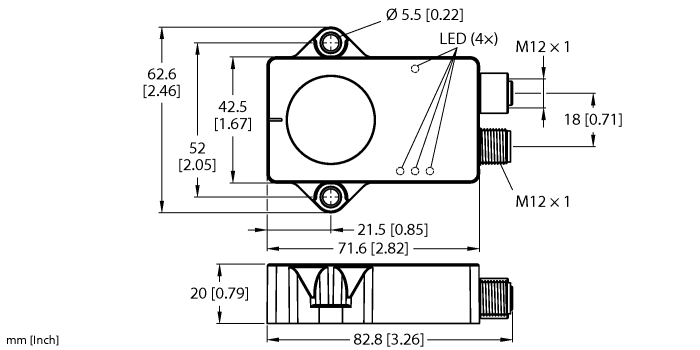

Bouwgrootte	71.6 x 62.6 x 20 mm
Bedrijfsspanning	8…36 VDC
Communicatieprotocol	CANopen
Elektrische aansluiting	Connector, M12 × 1
Materiaal behuizing	Kunststof, Ultem
Omgevingstemperatuur	-40…+85 °C
Beschermingsgraad	IP68/IP69K

CE	142 KB

EDS-bestand voor B1NF360V-QR20…	4 KB

Voor hellingshoekmeters met CANopen-interface	1089 KB

Dynamische en statische hellingshoekmeters	493 KB

	RKC5701-5M Buskabel voor CAN (DeviceNet, CANopen), M12-contraconnector, recht, kabellengte: 5 m, mantelmateriaal: PUR, antraciet; cULus-goedkeuring	6931034

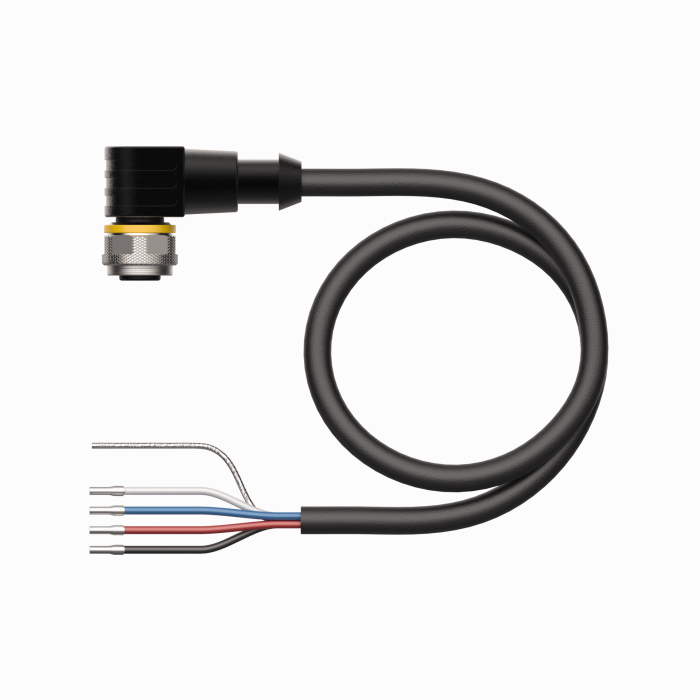

	WKC5701-5M Buskabel voor CAN (DeviceNet, CANopen), M12-contraconnector, haaks, kabellengte: 5 m, mantelmateriaal: PUR, antraciet; cULus-goedkeuring	6933244

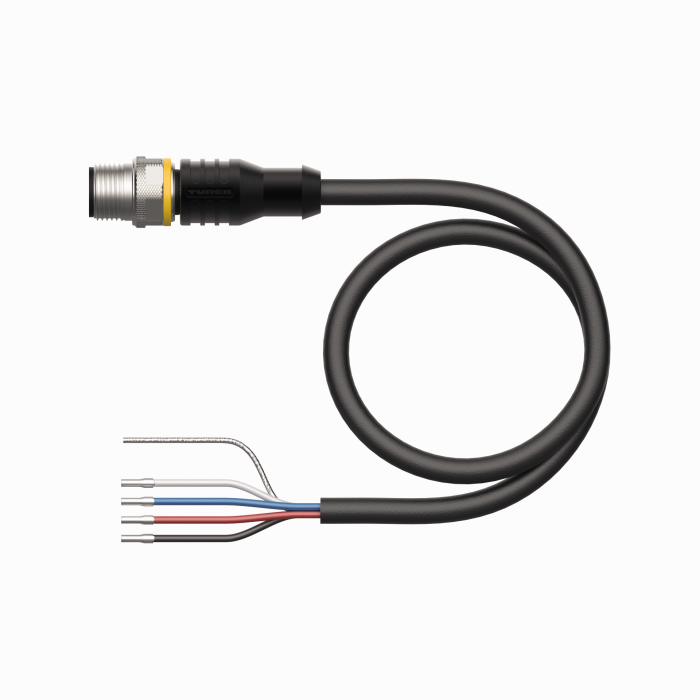

	RSC5701-5M Buskabel voor CAN (DeviceNet, CANopen), M12-connector, recht, kabellengte: 5 m, mantelmateriaal: PUR, antraciet; cULus-goedkeuring	6931036

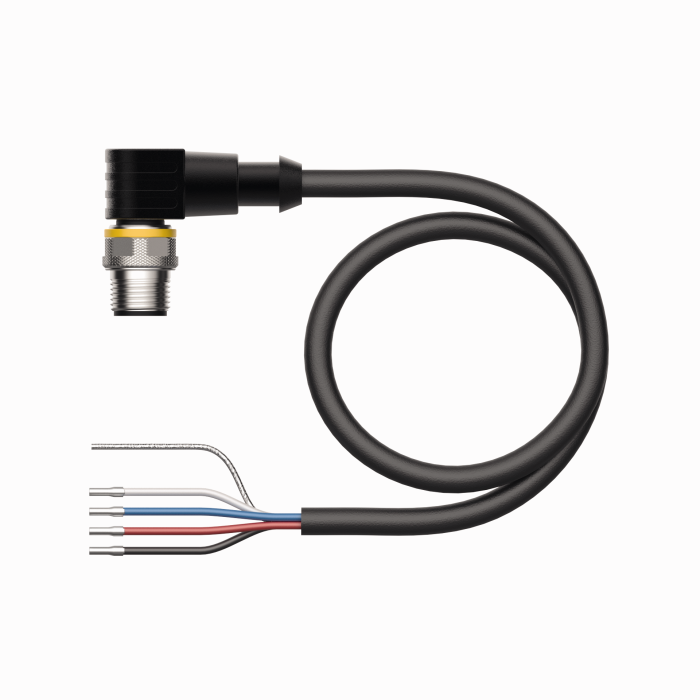

	WSC5701-5M Buskabel voor CAN (DeviceNet, CANopen), M12-connector, haaks, kabellengte: 5 m, mantelmateriaal: PUR, antraciet; cULus-goedkeuring	6933247
