Product BI15-Q20-Y1X
Inductieve sensor
Bestelnummer: 1080020- Rechthoekig, hoogte 20 mm
- Actief vlak bovenaan
- Kunststof, PBT-GF30-V0
- DC 2-draads, nom. 8,2 VDC
- Uitgang volgens EN 60947-5-6 (NAMUR)
- Kabelaansluiting
- ATEX-categorie II 2 G, Ex-zone 1
- ATEX-categorie II 1 D, Ex-zone 20
- SIL 2 (modus voor lage vraag) conform IEC 61508, PL c conform ISO 13849-1 bij HFT0
- SIL 3 (modus voor volledige vraag) conform IEC 61508, PL e conform ISO 13849-1 met redundante configuratie HFT1
Algemene gegevens
| EAN | 4047101064865 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- inductieve naderingsschakelaar |
| Goederencode | 85365019000 |
| Land van herkomst | DE |
| Gewicht | 193 g |
Technische gegevens
| Bouwvorm | Rechthoekig |

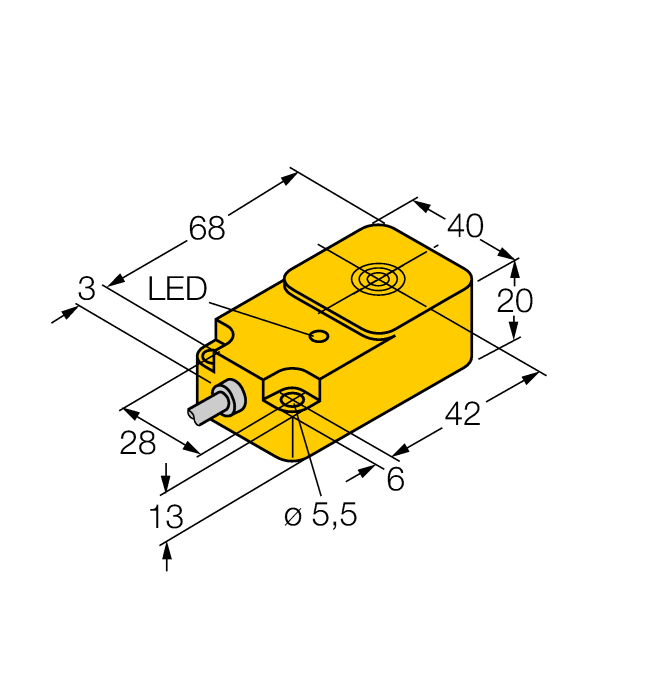

| Bouwgrootte | 68 x 40 x 20 mm, Q20 |
| Nominale schakelafstand | 15 mm |
| Inbouwvoorwaarden | Bondig |
| Bedrijfsspanning | nom. 8.2 VDC |
| Uitgangsfunctie | NAMUR |
| Schakelfrequentie | 1.0 kHz |
| Elektrische aansluiting | Kabel |
| Kabellengte | 2.0 m |
| Materiaal behuizing | Kunststof, PBT-GF30-V0 |
| Omgevingstemperatuur | -25…+70 °C |
| Beschermingsgraad | IP67 |
| Certificaten | ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Data Sheets
CAD-bestand
Certificaat/Verklaring
EPLAN Electric P8
SIL-verklaring
Veiligheidshandboek
Montagetoebehoren
|
MW-Q14/Q20
Montagebeugel voor rechthoekige bouwvorm Q14 of Q20; materiaal VA 1.4301 |
6945006 |
Functietoebehoren
|
IMX12-DI01-2S-2T-0/24VDC
scheidingsschakelversterker; tweekanalig; SIL2 volgens IEC 61508; Ex-uitvoering; 2 transistoruitgangen, ingang Namur signaal; uitschakelbare draadbreuk- en kortsluitbewaking; programmeerbaar op arbeidsstroom- en ruststroomgedrag; signaalverdubbeling; afneembare schroefklemmen; 12,5 mm breedte; 24VDC voedingsspanning |
7580020 |
