Product BIM-PST-Y1X
Magneetveldsensor
Voor pneumatische cilinders
Bestelnummer: 10570- rechthoekig, hoogte 16 mm
- actief vlak vooraan
- kunststof, PA12‐GF30
- magneet-inductieve sensor
- DC 2-draads, nom. 8,2 VDC
- Uitgang volgens EN 60947-5-6 (NAMUR)
- Kabelaansluiting
- ATEX-categorie II 2 G, Ex-zone 1
- ATEX-categorie II 1 D, Ex-zone 20
- SIL 2 (modus voor lage vraag) conform IEC 61508, PL c conform ISO 13849-1 bij HFT0
- SIL 3 (modus voor volledige vraag) conform IEC 61508, PL e conform ISO 13849-1 met redundante configuratie HFT1
Algemene gegevens
| EAN | 4047101145519 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- magn.-ind. naderingsschakelaar |
| Goederencode | 85365019000 |
| Land van herkomst | PL |
| Gewicht | 69 g |
Technische gegevens
| Bouwvorm | Rechthoekig |

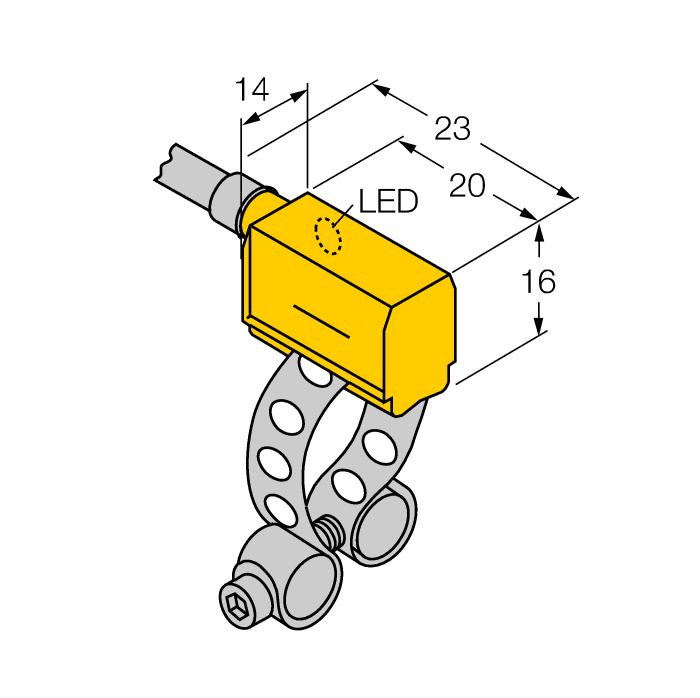

| Bouwgrootte | 23 x 14 x 16 mm, PST |
| Cilinderbouwvorm | Round cylinder |
| Bedrijfsspanning | nom. 8.2 VDC |
| Uitgangsfunctie | NAMUR |
| Elektrische aansluiting | Kabel |
| Kabellengte | 2.0 m |
| Materiaal behuizing | Kunststof, PA12-GF30 |
| Omgevingstemperatuur | -25…+70 °C |
| Beschermingsgraad | IP67 |
| Certificaten | ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Data Sheets
Beknopte handleiding
Certificaat/Verklaring
SIL-verklaring
Veiligheidshandboek
Montagetoebehoren
|
KLP 80-VA
Montage op ronde cilinders; cilinderdiameter 25…80 mm; materiaal: Metaal A2 1.4301 (ASI 304); 2 trekbouten (materiaal: Metaal CuZn, alternatief metaal A2 1.4301 (ASI 304)), cilinderkopschroef M 3 x 20 (DIN 912-A20) |
69654 |
|
|
KLP 200-VA
Montage op ronde cilinders; cilinderdiameter 80…200 mm; materiaal: Metaal A2 1.4301 (ASI 304); 2 trekbouten (materiaal: Metaal CuZn, alternatief metaal A2 1.4301 (ASI 304)), cilinderkopschroef M 3 x 20 (DIN 912-A20) |
6965302 |
Functietoebehoren
|
IMX12-DI01-2S-2T-0/24VDC
scheidingsschakelversterker; tweekanalig; SIL2 volgens IEC 61508; Ex-uitvoering; 2 transistoruitgangen, ingang Namur signaal; uitschakelbare draadbreuk- en kortsluitbewaking; programmeerbaar op arbeidsstroom- en ruststroomgedrag; signaalverdubbeling; afneembare schroefklemmen; 12,5 mm breedte; 24VDC voedingsspanning |
7580020 |
