Product RI360P1-DSU35-ELIU5X2-H1151
inductieve hoeksensor
met analoge uitgang
Premium-Line
Bestelnummer: 1590866- Rechthoekig, bouwvorm DSU35
- Kunststof, PP-GF30-VO
- Detectie van hoekposities van 0° tot 360°
- Positiesensor P1-Ri-DSU35 meegeleverd
- weergave meetbereik via LED
- meetbereik programmeerbaar
- ongevoeligheid tegenover elektromagnetische stoorvelden
- resolutie 12 Bit
- 15…30 VDC
- 0…10 V en 4…20 mA
- connector, M12 x 1, 5‐polig
Algemene gegevens
| EAN | 4047101282016 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90318020000 |
| Land van herkomst | DE |
| Gewicht | 144 g |
Technische gegevens
| Encoder-Line | Premium-Line |
| Technologie | Contactless |
| Uitgangstype | Absoluut-singleturn |

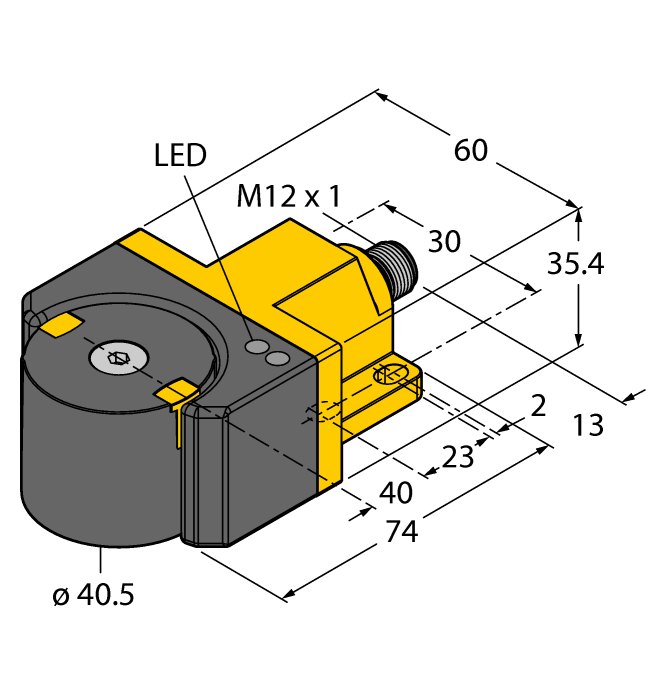

| Bouwgrootte | 74 x 60 x 35.4 mm |
| Flenstype | flens zonder bevestigingselement |
| Meetbereik | 0…360° |
| Bedrijfsspanning | 15…30 VDC |
| Uitgangsfunctie | Analoge uitgang |
| Spanningsuitgang | 0…10 V |
| Stroomuitgang | 4…20 mA |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | Kunststof, PP-GF30 |
| Omgevingstemperatuur | -25…+75 °C |
| Beschermingsgraad | IP68/IP69K |
Data Sheets
CAD-bestand
Certificaat/Verklaring
Productflyer
Montagetoebehoren
|

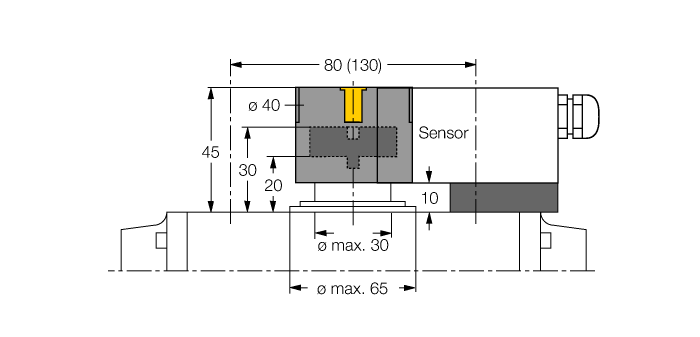

BTS-DSU35-Z01
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 65 mm; gatenconfiguratie op flensvlak: 30 x 80 mm (30 x 130 mm); aansluitas (astap), hoogte: 20 mm / Ø: max. 30 mm |
6900229 |
|

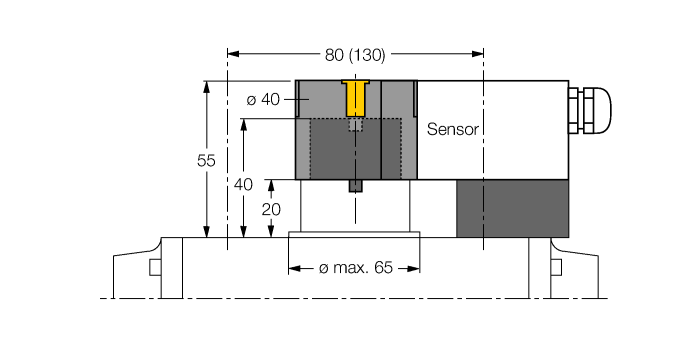

BTS-DSU35-Z02
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 65 mm; gatenconfiguratie op flensvlak: 30 x 80 mm (30 x 130 mm); aansluitas (astap), hoogte: 20 mm (30 mm) / Ø: max. 40 mm |
6900230 |
|

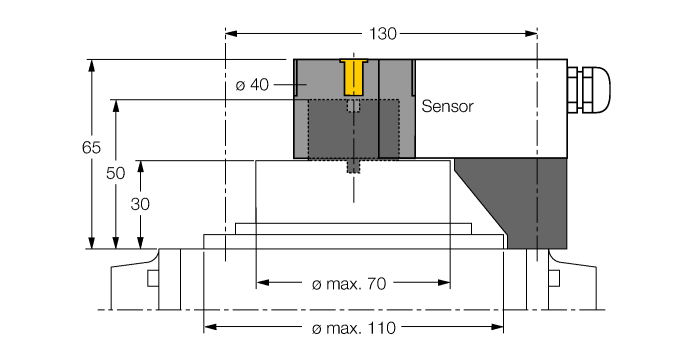

BTS-DSU35-Z03
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 110 mm; gatenconfiguratie op flensvlak: 30 x 130 mm; aansluitas (astap) hoogte: 30 mm / Ø: max. 70 mm |
6900231 |
|

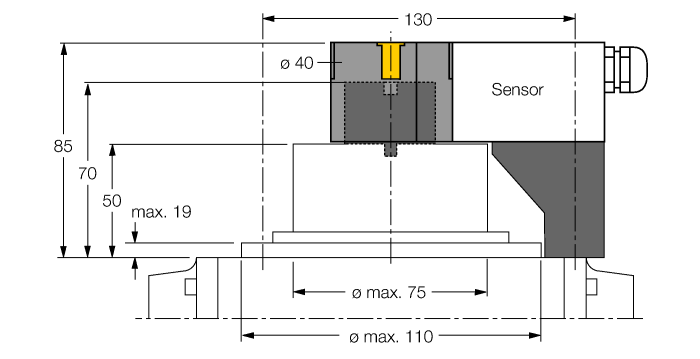

BTS-DSU35-Z07
Opbouwset voor dubbelsensoren voor grotere draaiaandrijvingen; Ø schijf en veerring: max. 110 mm; gatenconfiguratie op flensvlak: 30 x 130 mm; aansluitas (astap) hoogte: 50 mm / Ø: max. 75 mm |
6900403 |
Functietoebehoren
|
TX1-Q20L60
Teach-adapter o.a. voor inductieve encoders, lineaire wegopnemers, hoek-, ultrasoon- en capacitieve sensoren |
6967114 |
