Product BIM-EG08-Y1X-H1341
Magneetveldsensor
magneetinductieve naderingssensor

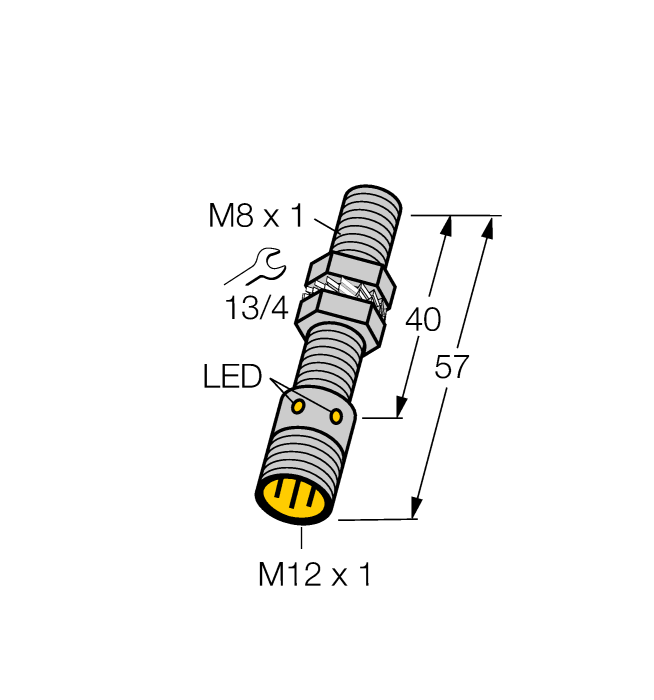

Bestelnummer: 1074001- schroefdraad, M8 x 1
- roestvast staal, 1.4427 SO
- nominale schakelafstand 78 mm, in combinatie met magneet DMR31-15-5
- DC 2-draads, nom. 8,2 VDC
- Uitgang volgens EN 60947-5-6 (NAMUR)
- Connector M12 × 1
- ATEX-categorie II 1 G, Ex-zone 0
- ATEX-categorie II 1 D, Ex-zone 20
- SIL2 (modus voor lage vraag) conform IEC 61508, PL c conform ISO 13849-1 bij HFT0
- SIL3 (modus voor volledige vraag) conform IEC 61508, PL e conform ISO 13849-1 met redundante configuratie HFT1
Algemene gegevens
| EAN | 4047101145700 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- magn.-ind. naderingsschakelaar |
| Goederencode | 85365019000 |
| Land van herkomst | PL |
| Gewicht | 24 g |
Technische gegevens
| Bouwvorm | schroefdraad |
| Bouwgrootte | M8 x 1 |
| Nominale schakelafstand | 78 mm |
| Bedrijfsspanning | nom. 8.2 VDC |
| Uitgangsfunctie | NAMUR |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | roestvast staal, 1.4427 SO |
| Omgevingstemperatuur | -25…+70 °C |
| Beschermingsgraad | IP67 |
| Certificaten | ATEX II 1 G, ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
| Bijzondere kenmerken | Magneet-inductief |
Data Sheets
Beknopte handleiding
CAD-bestand
Certificaat/Verklaring
SIL-verklaring
Veiligheidshandboek
Montagetoebehoren
|
IMC-DI-22EX-PNO/24VDC
2-channel isolating switching amplifier with M12x1 males, for peripheral use, IP67, zones 2/22, input circuits II(1) Ex ia, PNP transistor output NO |
7560003 |
|
DMR20-10-4
Activeringsmagneet; Ø 20 mm (Ø 4 mm), h: 10 mm; bereikbare schakelafstand 59 mm bij magneetveldsensoren BIM-(E)M12 resp. 50 mm bij BIM-EG08; bij lineaire meetsensoren Q25L: aanbevolen afstand tussen sensor en magneet: 3…4 mm |
6900214 |
|
DMR31-15-5
Activeringsmagneet, Ø 31 mm (Ø 5 mm), h: 15 mm; bereikbare schakelafstand 90 mm bij magneetveldsensoren BIM-(E)M12 resp. 78 mm bij BIM-EG08; bij lineaire meetsensoren Q25L: aanbevolen afstand tussen sensor en magneet: 3…5 mm |
6900215 |
|
DMR15-6-3
Activeringsmagneet, Ø 15 mm (Ø 3 mm), h: 6 mm; bereikbare schakelafstand 36 mm bij magneetveldsensoren BIM-(E)M12 resp. 32 mm bij BIM-EG08; bij lineaire meetsensoren met Q25L: aangeraden afstand tussen sensor en magneet: 3…4 mm |
6900216 |
|
DM-Q12
Activeringsmagneet; rechthoekig kunststof; bereikbare schakelafstand 58 mm bij magneetveldsensoren BIM-(E)M12 resp. 49 mm bij BIM-EG08; bij lineaire meetsensoren Q25L: aanbevolen afstand tussen sensor en magneet: 3…5 mm |
6900367 |
|
BSS-08
Bevestigingsklem voor sensoren met gladde buis of schroefdraad; materiaal: Polypropyleen |
6901322 |
|
MW08
Bevestigingsbeugel voor sensoren met schroefdraad; materiaal: roestvast staal A2 1.4301 (AISI 304) |
6945008 |
Aansluittoebehoren
|
RKC4.221T-2/TEB
Aansluitkabel, M12-contraconnector, recht, 2-polig, kabellengte: 2 m, mantelmateriaal: Pvc, blauw; cULus-goedkeuring |
6628420 |
|
WKC4.221T-2/TEB
Aansluitkabel, M12-contraconnector, haaks, 2-polig, kabellengte: 2 m, mantelmateriaal: Pvc, blauw; cULus-goedkeuring |
6628427 |
Functietoebehoren
|
IMX12-DI01-2S-2T-0/24VDC
scheidingsschakelversterker; tweekanalig; SIL2 volgens IEC 61508; Ex-uitvoering; 2 transistoruitgangen, ingang Namur signaal; uitschakelbare draadbreuk- en kortsluitbewaking; programmeerbaar op arbeidsstroom- en ruststroomgedrag; signaalverdubbeling; afneembare schroefklemmen; 12,5 mm breedte; 24VDC voedingsspanning |
7580020 |
