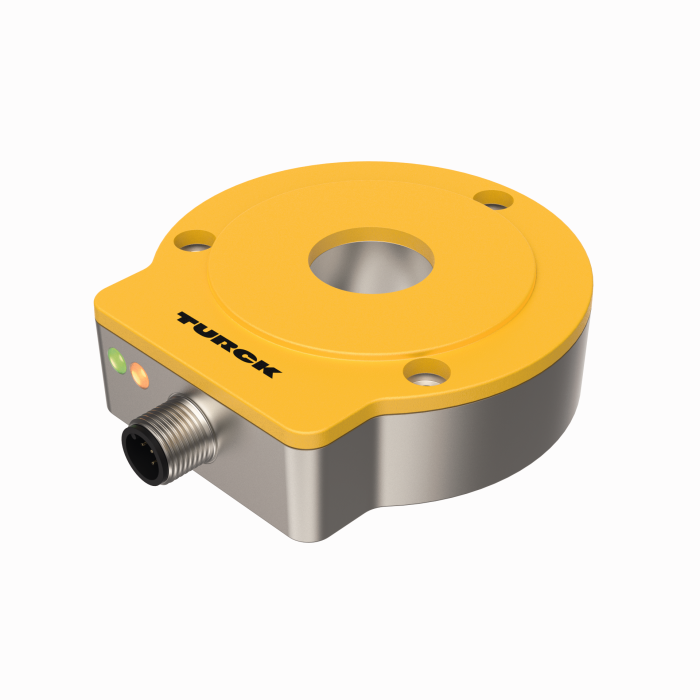

Product RI360P0-QR24M0-ELIU5X2-H1151
Contactloze encoder
Analoog
Premium-Line
Bestelnummer: 1590908- Compacte en robuuste behuizing
- Veelzijdige montagemogelijkheden
- Statusweergave via led
- Messbereichs-Anzeige über LED
- Unempfindlichkeit gegenüber elektromagnetischen Störfeldern
- Messbereich über Easy Teach programmierbar
- Ausgangssignal über Easy Teach einstellbar
- Auflösung 16 Bit
- 15…30 VDC
- 0…10 V en 4…20 mA
- connector, M12 x 1, 5‐polig
Algemene gegevens
| EAN | 4047101291629 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90318080000 |
| Land van herkomst | DE |
| Gewicht | 329 g |
Technische gegevens
| Encoder-Line | Premium-Line |
| Technologie | Contactless |
| Uitgangstype | Absoluut-singleturn |
| Astype | holle as |
| Asdiameter D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |
| Bouwgrootte | 81 x 78 x 24 mm |
| Flenstype | flens zonder bevestigingselement |
| Meetbereik | 0…360° |
| Bedrijfsspanning | 15…30 VDC |
| Uitgangsfunctie | Analoge uitgang |
| Spanningsuitgang | 0…10 V |
| Stroomuitgang | 4…20 mA |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | Metaal/kunststof, ZnAlCu1/PBT-GF30-V0 |
| Omgevingstemperatuur | -25…+85 °C |
| Beschermingsgraad | IP68/IP69K |
Data Sheets
CAD-bestand
Certificaat/Verklaring
Productcatalogus
Montagetoebehoren
|
P1-RI-QR24
Positiegever voor de aansluiting op Ø 20 mm assen |
1590921 |
|
P2-RI-QR24
Positiegever voor de aansluiting op Ø 14 mm assen |
1590922 |
|
P3-RI-QR24
Positiegever voor de aansluiting op Ø 12 mm assen |
1590923 |
|
P4-RI-QR24
Positiegever voor de aansluiting op Ø 10 mm assen |
1590924 |
|
P5-RI-QR24
Positiegever voor de aansluiting op Ø 6 mm assen |
1590925 |
|
P6-RI-QR24
positiegever voor de aansluiting op Ø 3/8“ assen |
1590926 |
|
P7-RI-QR24
positiegever voor de aansluiting op Ø 1/4“ assen |
1590927 |
|
P8-RI-QR24
positiegever voor de aansluiting op Ø 12mm assen |
1590916 |
|
M1-QR24
Aluminium beschermring voor inductieve encoders RI-QR24 |
1590920 |
|
PE1-QR24
Positiegever zonder reductiehuls |
1590937 |
|
RA1-QR24
Reductiehuls voor de aansluiting op Ø 20 mm assen |
1590928 |
|
RA2-QR24
Reductiehuls voor de aansluiting op Ø 14 mm assen |
1590929 |
|
RA3-QR24
Reductiehuls voor de aansluiting op Ø 12 mm assen |
1590930 |
|
RA4-QR24
Reductiehuls voor de aansluiting op Ø 10 mm assen |
1590931 |
|
RA5-QR24
Reductiehuls voor de aansluiting op Ø 6 mm assen |
1590932 |
|
RA6-QR24
Reductiehuls voor de aansluiting op Ø 3/8“ assen |
1590933 |
|
RA7-QR24
Reductiehuls voor de aansluiting op Ø 1/4“ assen |
1590934 |
|
RA8-QR24
Stop voor montagetype C |
1590959 |
|
SP1-QR24
Afschermplaat Ø 74 mm, aluminium |
1590938 |
|
SP2-QR24
Afschermplaat Ø 74 mm met boring voor asdoorvoer, aluminium |
1590939 |
|
SP3-QR24
Afschermplaat Ø 52 mm, aluminium |
1590958 |
Functietoebehoren
|
TX1-Q20L60
Teach-adapter o.a. voor inductieve encoders, lineaire wegopnemers, hoek-, ultrasoon- en capacitieve sensoren |
6967114 |
