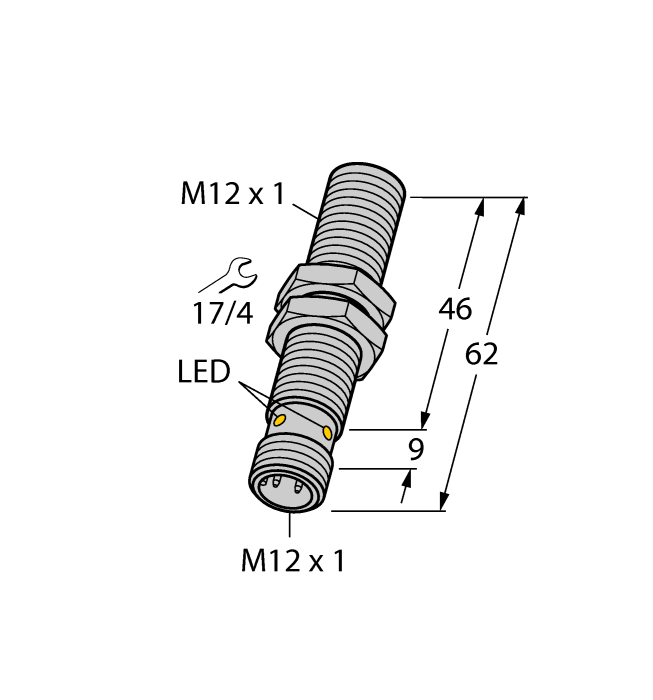

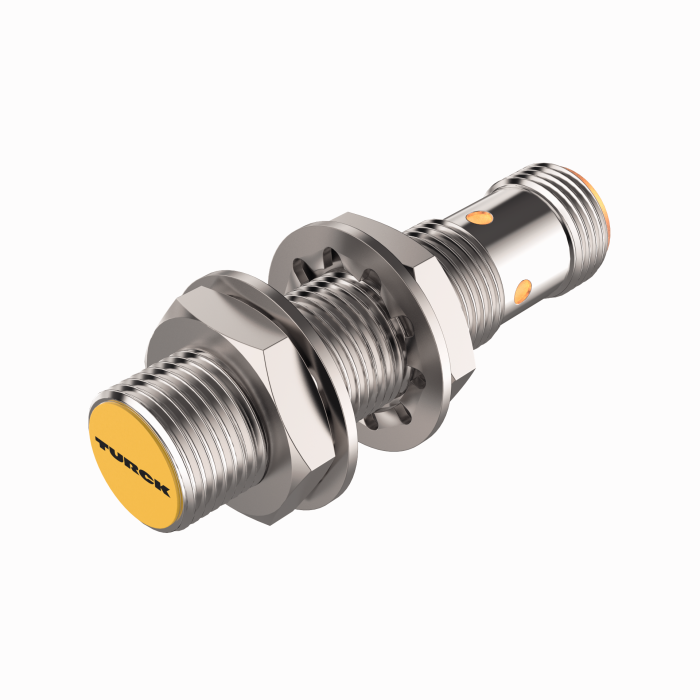

Product BIM-M12E-AP4X-H1141
Magneetveldsensor
magneetinductieve naderingssensor
Bestelnummer: 1579913- schroefdraad, M12 x 1
- messing verchroomd
- nominale schakelafstand 90 mm, in combinatie met magneet DMR31-15-5
- DC 3-draads, 10...65 VDC
- N.O., PNP-uitgang
- connector, M12 x 1
Algemene gegevens
| EAN | 4047101076936 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- magn.-ind. naderingsschakelaar |
| Goederencode | 85365080000 |
| Land van herkomst | PL |
| Gewicht | 35 g |
Technische gegevens
| Bouwvorm | schroefdraad |
| Bouwgrootte | M12 x 1 |
| Nominale schakelafstand | 90 mm |
| Bedrijfsspanning | 10…65 VDC |
| Uitgangsfunctie | N.O.-contact, PNP |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | metaal, CuZn, verchroomd |
| Omgevingstemperatuur | -25…+70 °C |
| Beschermingsgraad | IP67 |
| Bijzondere kenmerken | Magneet-inductief |
Data Sheets
CAD-bestand
Montagetoebehoren
|
DMR20-10-4
Activeringsmagneet; Ø 20 mm (Ø 4 mm), h: 10 mm; bereikbare schakelafstand 59 mm bij magneetveldsensoren BIM-(E)M12 resp. 50 mm bij BIM-EG08; bij lineaire meetsensoren Q25L: aanbevolen afstand tussen sensor en magneet: 3…4 mm |
6900214 |
|
DMR31-15-5
Activeringsmagneet, Ø 31 mm (Ø 5 mm), h: 15 mm; bereikbare schakelafstand 90 mm bij magneetveldsensoren BIM-(E)M12 resp. 78 mm bij BIM-EG08; bij lineaire meetsensoren Q25L: aanbevolen afstand tussen sensor en magneet: 3…5 mm |
6900215 |
|
DMR15-6-3
Activeringsmagneet, Ø 15 mm (Ø 3 mm), h: 6 mm; bereikbare schakelafstand 36 mm bij magneetveldsensoren BIM-(E)M12 resp. 32 mm bij BIM-EG08; bij lineaire meetsensoren met Q25L: aangeraden afstand tussen sensor en magneet: 3…4 mm |
6900216 |
|
DM-Q12
Activeringsmagneet; rechthoekig kunststof; bereikbare schakelafstand 58 mm bij magneetveldsensoren BIM-(E)M12 resp. 49 mm bij BIM-EG08; bij lineaire meetsensoren Q25L: aanbevolen afstand tussen sensor en magneet: 3…5 mm |
6900367 |
|
BSS-12
Bevestigingsklem voor sensoren met gladde buis of schroefdraad; materiaal: Polypropyleen |
6901321 |
|
MW12
Bevestigingsbeugel voor sensoren met schroefdraad; materiaal: roestvast staal A2 1.4301 (AISI 304) |
6945003 |
Aansluittoebehoren
|
RKC4T-2/TEL
Aansluitkabel, M12-contraconnector, recht, 3-polig, kabellengte: 2 m, mantelmateriaal: Pvc, zwart; cULus-goedkeuring |
6625010 |
