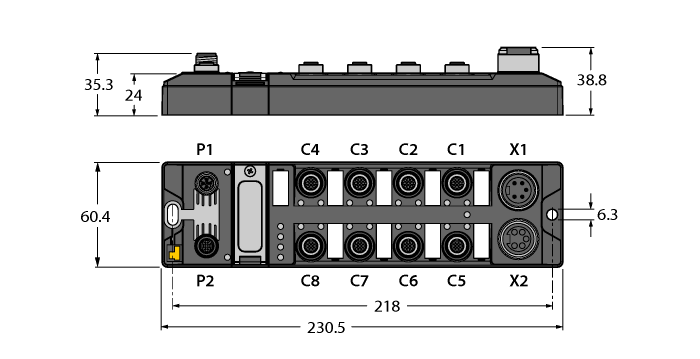

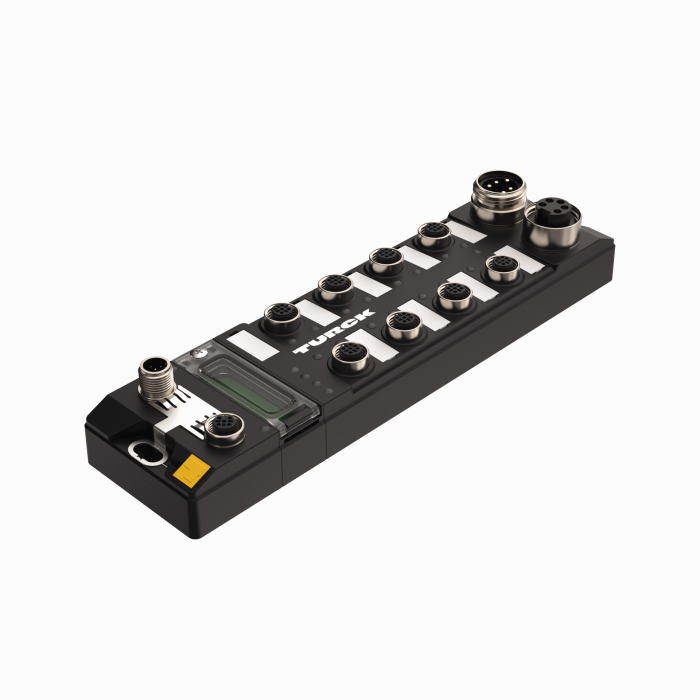

Product TBDP-L2-16DOP
Compacte veldbus-I/O-module voor PROFIBUS-DP
16 digitale pnp uitgangen 2A
Bestelnummer: 6814003- 2x M12, 5-polig, B-gecodeerd, PROFIBUS-DP-veldbusverbinding
- Glasvezelversterkte behuizing
- Schok- en vibratiebestendig
- Volledig vergoten module-elektronica
- Beschermingsklasse IP65/IP67/IP69K
- ATEX-zone 2/22
- max. 2A per uitgang
- uitgangsdiagnose per kanaal
Algemene gegevens
| EAN | 4047101285789 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- digitale I/O-module (gedecentraliseerde periferie) |
| Goederencode | 85176200000 |
| Land van herkomst | DE |
| Gewicht | 646 g |
Technische gegevens
| Netwerkprotocol | PROFIBUS-DP |
| Signaaltype | Digitale uitgang |
| Aansluittechniek signaal | M12 |
| Apparaattype | I/O-module, Compact station |
| Transmissiesnelheid veldbus | 9.6 Kbit/s…12 Mbit/s |
| Aansluittechniek veldbus | 2 x M12, 5-polig, omgekeerd gecodeerd |
| Omgevingstemperatuur | -40…+70 °C |
| Beschermingsgraad | IP65/IP67/IP69K |
| Certificaten | ATEX-zone 2/22, cULus, IECEx, CCC |
Data Sheets
Algemene catalogus
Beknopte handleiding
CAD-bestand
Certificaat
Configuratiebestand
Handboek
Productflyer
Verklaring fabrikant
Verklaring van de fabrikant
Montagetoebehoren
|
TB-SG-L
Beschermende behuizing voor TBEN-L en TBIL-M blok I/O-modules voor gebruik in ATEX zone 2/22 |
100014865 |
Aansluittoebehoren - voeding
|
RKM52-2-RSM52
Voedingskabel, 7/8″-contraconnector, recht, 4-polig + PE naar 7/8″-connector, recht, 4-polig + PE, kabellengte: 2 m, mantelmateriaal: PUR, grijs |
6914150 |
|
WKM52-2-WSM52
Voedingskabel 7/8″-contraconnector, haaks, 4-polig + PE naar 7/8″-connector, haaks, 4-polig + PE, kabellengte: 2 m, mantelmateriaal: PUR, grijs |
6604801 |
Aansluittoebehoren - I/O
|
RKC4T-2-RSC4T/TXL
Verlengkabel, M12-contraconnector, recht, 3-polig naar M12-connector, recht, 3-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625604 |
|
WKC4T-2-RSC4T/TXL
Verlengkabel; M12-contraconnector, haaks, 3-polig naar M12-connector, recht, 3-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625636 |
|
|
RKC4.4T-2-RSC4.4T/TXL
Verlengkabel, M12-contraconnector, recht, 4-polig naar M12-connector, recht, 4-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625608 |
|
|
WKC4.4T-2-RSC4.4T/TXL
Verlengkabel, M12-contraconnector, haaks, 4-polig naar M12-connector, recht, 4-polig, kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625640 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Verlengkabel, M12-contraconnector, recht, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Verlengkabel, M12-contraconnector, haaks, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2-voudige verdeelsystemen – Y-verdeler met kabel, M12-connector, recht, 4-polig - 2 × M12-contraconnector, recht, 3-polig, kabellengte: 1 m, mantelmateriaal: PUR, zwart |
6628112 |
