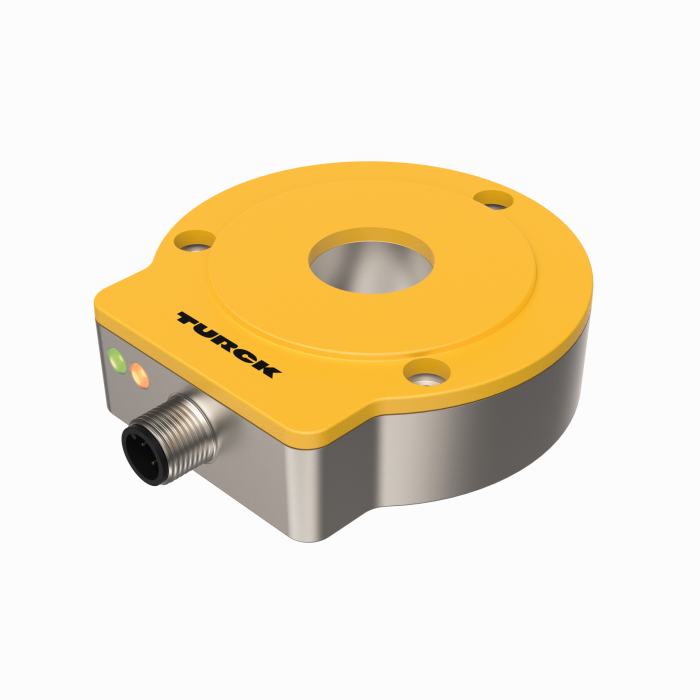

Product RI360P0-QR24M0-IOLX2-H1141/3GD
Contactloze encoder met ATEX-certificaat
IO-link 3GD, zone 2 (22)
Premium-Line
Bestelnummer: 100003122- Compacte en robuuste behuizing
- Veelzijdige montagemogelijkheden
- Statusweergave via led
- ongevoeligheid tegenover elektromagnetische stoorvelden
- singleturn-resolutie 16 Bit
- proceswaarde in het 32 bit IO-link-telegram
- 3 fouten-bits
- 16 singleturn-bits
- 13 multiturn-bits
- 15…30 VDC
- connector, M12 x 1, 4‐polig
- ATEX categorie II 3 G, Ex zone 2
- ATEX categorie II 3 D, Ex zone 22
Algemene gegevens
| EAN | 4047101475463 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- encoder, absoluut |
| Goederencode | 90318080000 |
| Land van herkomst | DE |
| Gewicht | 315 g |
Technische gegevens
| Encoder-Line | Premium-Line |
| Technologie | Contactless |
| Uitgangstype | Absoluut-semi-multiturn |
| Astype | holle as |
| Asdiameter D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

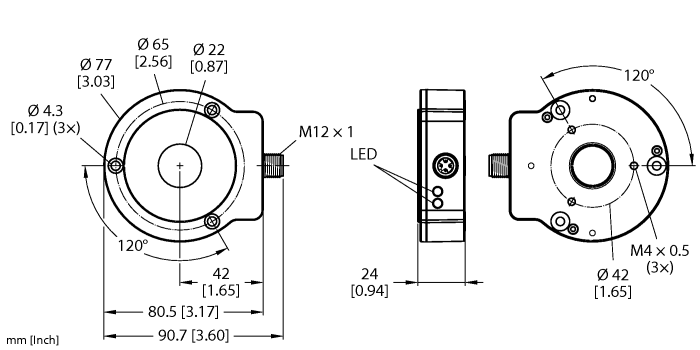

| Bouwgrootte | 81 x 78 x 24 mm |
| Flenstype | flens zonder bevestigingselement |
| Meetbereik | 0…360° |
| Communicatieprotocol | IO-Link |
| Elektrische aansluiting | Connector, M12 × 1 |
| Materiaal behuizing | Metaal/kunststof, ZnAlCu1/PBT-GF30-V0 |
| Omgevingstemperatuur | -25…+70 °C |
| Beschermingsgraad | IP68/IP69K |
| Certificaten | ATEX II 3 D, ATEX II 3 G |
Data Sheets
Certificaat/Verklaring
Configuratiebestand
Configuratiesoftware
Handboek
Productcatalogus
Montagetoebehoren
|
P1-RI-QR24
Positiegever voor de aansluiting op Ø 20 mm assen |
1590921 |
|
P2-RI-QR24
Positiegever voor de aansluiting op Ø 14 mm assen |
1590922 |
|
P3-RI-QR24
Positiegever voor de aansluiting op Ø 12 mm assen |
1590923 |
|
P4-RI-QR24
Positiegever voor de aansluiting op Ø 10 mm assen |
1590924 |
|
P5-RI-QR24
Positiegever voor de aansluiting op Ø 6 mm assen |
1590925 |
|
P6-RI-QR24
positiegever voor de aansluiting op Ø 3/8“ assen |
1590926 |
|
P7-RI-QR24
positiegever voor de aansluiting op Ø 1/4“ assen |
1590927 |
|
P8-RI-QR24
positiegever voor de aansluiting op Ø 12mm assen |
1590916 |
|
M1-QR24
Aluminium beschermring voor inductieve encoders RI-QR24 |
1590920 |
|
PE1-QR24
Positiegever zonder reductiehuls |
1590937 |
|
RA1-QR24
Reductiehuls voor de aansluiting op Ø 20 mm assen |
1590928 |
|
RA2-QR24
Reductiehuls voor de aansluiting op Ø 14 mm assen |
1590929 |
|
RA3-QR24
Reductiehuls voor de aansluiting op Ø 12 mm assen |
1590930 |
|
RA4-QR24
Reductiehuls voor de aansluiting op Ø 10 mm assen |
1590931 |
|
RA5-QR24
Reductiehuls voor de aansluiting op Ø 6 mm assen |
1590932 |
|
RA6-QR24
Reductiehuls voor de aansluiting op Ø 3/8“ assen |
1590933 |
|
RA7-QR24
Reductiehuls voor de aansluiting op Ø 1/4“ assen |
1590934 |
|
RA8-QR24
Stop voor montagetype C |
1590959 |
|
SP1-QR24
Afschermplaat Ø 74 mm, aluminium |
1590938 |
|
SP2-QR24
Afschermplaat Ø 74 mm met boring voor asdoorvoer, aluminium |
1590939 |
|
SP3-QR24
Afschermplaat Ø 52 mm, aluminium |
1590958 |
