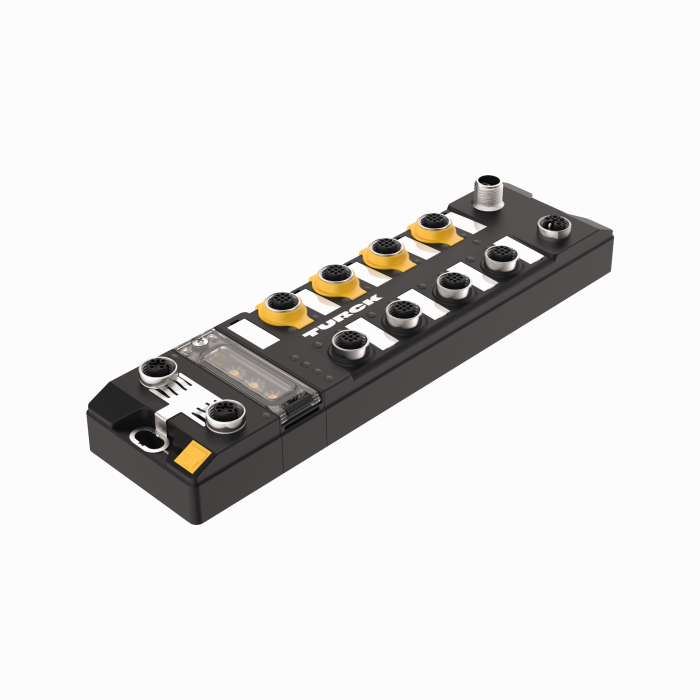

Product TBPN-LL-FDIO1-2IOL
Compacte, veilige Ethernet multiprotocol-I/O-module
Veilige digitale in- en uitgangen, standaard universele digitale kanalen, IO-Link Master Ports
M12 L-gecodeerde spanningsaansluiting
Bestelnummer: 100029879- PROFINET-apparaat
- Geïntegreerde ethernetswitch
- 100 Mbps ondersteund
- 2 × M12, 4-polig, D-gecodeerd, Ethernet-veldbusverbinding
- Glasvezelversterkte behuizing
- Schok- en vibratiebestendig
- Volledig vergoten module-elektronica
- Beschermingsklasse IP65/IP67/IP69K
- M12, 5-polig, L-gecodeerde connector voor spanningsvoeding
- ATEX-zone 2/22
- Twee veilige digitale SIL3-ingangen
- Twee veilige digitale SIL3-kanalen als FDI of FDO (PP, PM)
- Vier veilige digitale SIL3 FDI-kanalen
- twee IO-Link master V1.1 steekplaatsen
Algemene gegevens
| EAN | 4047101556544 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- digitale I/O-module (gedecentraliseerde periferie) |
| Goederencode | 85176200000 |
| Land van herkomst | DE |
| Gewicht | 598 g |
Technische gegevens
| Netwerkprotocol | PROFIsafe via PROFINET |
| Signaaltype | Faalveilige ingangen, Faalveilige in- en uitgangen, Digitale in-/uitgang, IO-Link |
| Aansluittechniek signaal | M12 |
| Apparaattype | I/O-module, Compact station |
| Transmissiesnelheid veldbus | 100 Mbit/s |
| Aansluittechniek veldbus | 2 x M12, 4-polig, D-gecodeerd |
| Omgevingstemperatuur | -40…+70 °C |
| Beschermingsgraad | IP65/IP67/IP69K |
| Certificaten | ATEX-zone 2/22, cULus, IECEx, CCC |
Data Sheets
Algemene catalogus
Beknopte handleiding
Certificaat
Configuratiebestand
Configuratiesoftware
EPLAN Electric P8
Handboek
| TBPN-gebruikershandboek | 9254 KB |
| Getting Started, instelling TBPN in het TIA-portaal | 1903 KB |
| Installatie en licentieverlening | 914 KB |
| TBPN Veiligheidshandboek | 2027 KB |
| Handboek in ITA | 2030 KB |
Productflyer
Verklaring fabrikant
Verklaring van de fabrikant
Montagetoebehoren
|
TB-SG-L
Beschermende behuizing voor TBEN-L en TBIL-M blok I/O-modules voor gebruik in ATEX zone 2/22 |
100014865 |
Aansluittoebehoren - voeding
|
RKP56PLB-2-RSP56PLB/TXG
Aansluitkabel, M12-contraconnector, recht, 4-polig + FE, L-gecodeerd; M12-connector, recht, 4-polig + FE, L-gecodeerd; kabellengte: 2 m, mantelmateriaal: PVC, grijs |
100003327 |
|
RKP56PLA-2-RSP56PLA/TXG
Aansluitkabel, M12-contraconnector, recht, 4-polig + FE, L-gecodeerd; M12-connector, recht, 4-polig + FE, L-gecodeerd; kabellengte: 2 m, mantelmateriaal: PUR, grijs |
100038722 |
|
RKP56PLB-2/TXG
Aansluitkabel, M12-contraconnector, recht, 5-polig, kabellengte: 2 m, mantelmateriaal: PVC, grijs |
100006303 |
|
RKP56PLA-2/TXG | 100038706 |
|
RSP56PLB-2/TXG
Aansluitkabel, M12-connector, recht, 5-polig, kabellengte: 2 m, mantelmateriaal: PVC, grijs |
100018910 |
|
RSP56PLA-2/TXG | 100038699 |
Aansluittoebehoren - I/O
|
RKC4.5T-2-RSC4.5T/TXY
Verlengkabel, M12-contraconnector, recht, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, geel; cULus-goedkeuring |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
Verlengkabel, M12-contraconnector, haaks, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, geel; cULus-goedkeuring |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Verlengkabel, M12-contraconnector, haaks, 4-polig naar M12-connector, recht, 4-polig, kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Verlengkabel, M12-contraconnector, recht, 4-polig naar M12-connector, recht, 4-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Verlengkabel; M12-contraconnector, haaks, 3-polig naar M12-connector, recht, 3-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Verlengkabel, M12-contraconnector, recht, 3-polig naar M12-connector, recht, 3-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Verlengkabel, M12-contraconnector, recht, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Verlengkabel, M12-contraconnector, haaks, 5-polig naar M12-connector, recht, 5-polig; kabellengte: 2 m, mantelmateriaal: PUR, zwart; cULus-goedkeuring |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2-voudige verdeelsystemen – Y-verdeler met kabel, M12-connector, recht, 4-polig - 2 × M12-contraconnector, recht, 3-polig, kabellengte: 1 m, mantelmateriaal: PUR, zwart |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
2-voudige verdeelsystemen – Y-verdeler met kabel, M12-connector, recht, 4-polig - 2 × M12-contraconnector, recht, 3-polig, kabellengte: 0,3 m, mantelmateriaal: PVC, zwart |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
2-voudige verdeelsystemen – Y-verdeler met kabel, M12-connector, recht, 4-polig - 2 × M12-contraconnector, recht, 3-polig, kabellengte: 1 m, mantelmateriaal: PVC, zwart |
6628199 |
Aansluittoebehoren - netwerk
|
RSSD-RJ45S-4422-2M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar RJ45-connector, recht, kabellengte: 2 m, mantelmateriaal: PUR, groen |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar RJ45-connector, recht, kabellengte: 2 m, mantelmateriaal: PUR, groen |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar RJ45-connector, recht, kabellengte: 2 m, mantelmateriaal: PUR, groen |
6635538 |
|
RSSD-RSSD-4422-2M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar M12-connector, D-gecodeerd, recht, kabellengte: 2 m, mantelmateriaal: PUR, groen |
6635150 |
|
RSSD RSSD 441-2M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar M12-connector, D-gecodeerd, recht, kabellengte: 2 m, mantelmateriaal: TPE, turquoise |
U-02482 |
|
RSSD RJ45 441-2M
Kabel voor Industrial Ethernet, M12-connector, D-gecodeerd, recht, naar RJ45-connector, recht, kabellengte: 2 m, mantelmateriaal: TPE, turquoise |
U-08880 |
